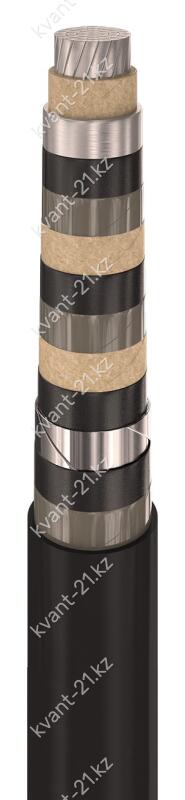

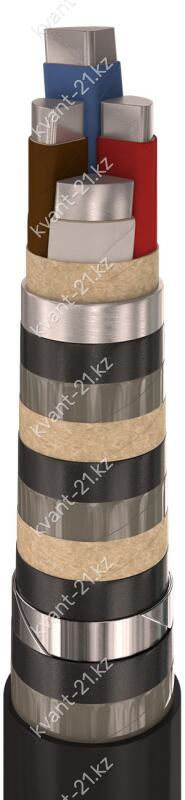

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 16…50 мм2;
   — однопроволочная фасонная 25…240 мм2;
   — многопроволочная фасонная 70…240 мм2;
   — однопроволочная круглая 70…240 мм2 только для одножильных кабелей;
   — или многопроволочная круглая 70…800 мм2 только для одножильных кабелей.

2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной:
   — 1,2…2,4 мм для одножильных кабелей;
   — 0,75…0,95 мм для трёх- и четырёхжильных кабелей.

3. В трёх- и четырёхжильных кабелях поясная бумажная изоляция, пропитанная вязким составом,
номинальной толщиной 0,5…0,6 мм.

4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.

5. Защитный покров типа «Б2лШп» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,5 мм:
      — битумный состав или битум;
      — ленты полиэтилентерефталатные;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум;
      — ленты полиэтилентерефталатные;
      — крепированная бумага или кабельная пропитанная;
      — битумный состав или битум.
   Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,3…0,8 мм.
   В. Наружный покров толщиной не менее 1,7…2,7 мм:
      — битумный состав, вязкий подклеивающий состав или битум;
      — лента поливинилхлоридная или полиэтилентерефталатная;
      — выпрессованный полиэтиленовый защитный шланг.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Строительная длина 200…450 м в зависимости от сечения жил
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 80 °C
Максимальная температура нагрева жил 105 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 25 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

А
_
А
Б
Шп
 -
1кВ

алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
броня из стальных лент
два слоя полиэтилентерефталатных лент в подушке
шланг из полиэтилена
номинальное напряжение 1 кВ
