Маркоразмеры

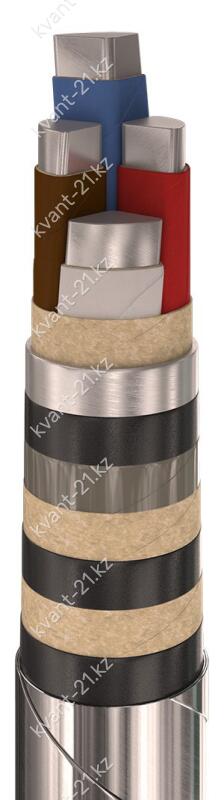

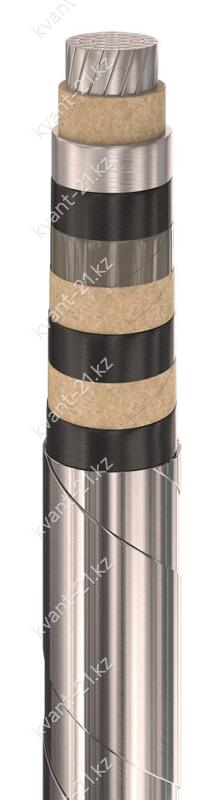

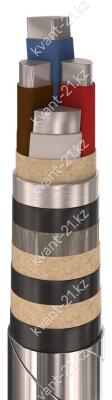

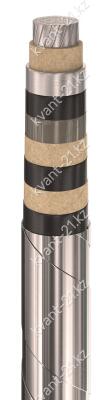

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— многопроволочная фасонная 70…240 мм2;
— однопроволочная круглая 70…240 мм2 только для одножильных кабелей;
— или многопроволочная круглая 70…800 мм2 только для одножильных кабелей.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной:
— 1,2…2,4 мм для одножильных кабелей;
— 0,75…0,95 мм для трёх- и четырёхжильных кабелей.
3. В трёх- и четырёхжильных кабелях поясная бумажная изоляция, пропитанная вязким составом,
номинальной толщиной 0,5…0,6 мм.
4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.
5. Защитный покров типа «БлГ» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,5 мм:
— битумный состав или битум;
— ленты полиэтилентерефталатные;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,3…0,8 мм.
Неоцинкованные ленты должны быть покрыты битумом и покрытием, предохраняющим
витки кабеля от слипания.
В. Без наружного покрова.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
броня из стальных лент
один слой полиэтилентерефталатных лент в подушке
без наружного покрова
номинальное напряжение 1 кВ
