Маркоразмеры

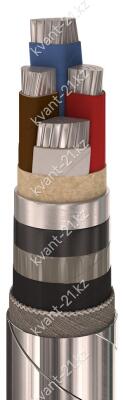

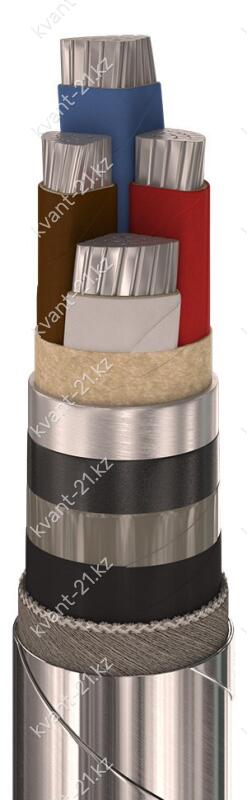

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— или многопроволочная фасонная 70…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 0,75…0,95 мм.
3. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,5…0,6 мм.
4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.
5. Защитный покров типа «БнлГ» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,6 мм:
— битумный состав или битум;
— ленты полиэтилентерефталатные;
— лента поливинилхлоридная;
— стеклянная пряжа из штапелированного волокна или стеклолента.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3…0,8 мм.
В. Без наружного покрова.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
броня из стальных лент
защитный покров не распространяет горение
один слой полиэтилентерефталатных лент в подушке
без наружного покрова
номинальное напряжение 1 кВ
