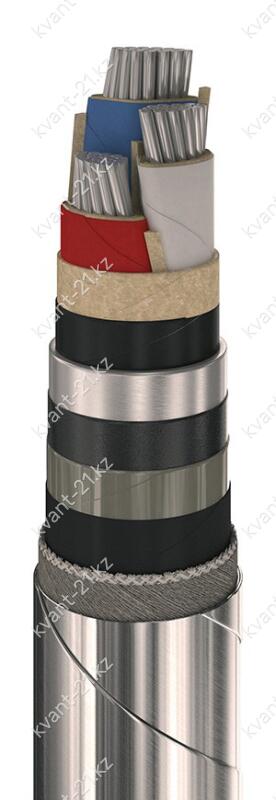

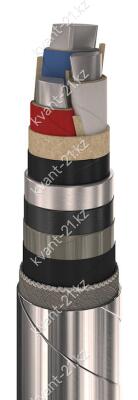

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 10…50 мм2;
   — однопроволочная фасонная 25…240 мм2;
   — или многопроволочная фасонная 70…240 мм2.

2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 2,0 мм.

3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.

4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,95 мм.

5. Экран из электропроводящей бумаги.

6. Герметичная алюминиевая оболочка по ГОСТ 24641-81.

7. Защитный покров типа «БнлГ» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,6 мм:
      — битумный состав или битум;
      — ленты полиэтилентерефталатные;
      — лента поливинилхлоридная;
      — стеклянная пряжа из штапелированного волокна или стеклолента.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3…0,8 мм.
   В. Без наружного покрова.

Технические характеристики

Номинальное переменное напряжение 6 кВ частотой 50 Гц
Строительная длина 200…450 м в зависимости от сечения жил
Маломеры в партии не более 5% кусками от 50…100 м
Допустимая температура нагрева жил 65…80 °C в зависимости от состава бумажной пропитки
Максимальная температура нагрева жил 90…105 °C при перегрузке, 200 °C при токе КЗ
Минимальный радиус изгиба 25 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

А
_
А
Б
н
л
Г
 -
6кВ

алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
броня из стальных лент
защитный покров не распространяет горение
один слой полиэтилентерефталатных лент в подушке
без наружного покрова
номинальное напряжение 6 кВ
