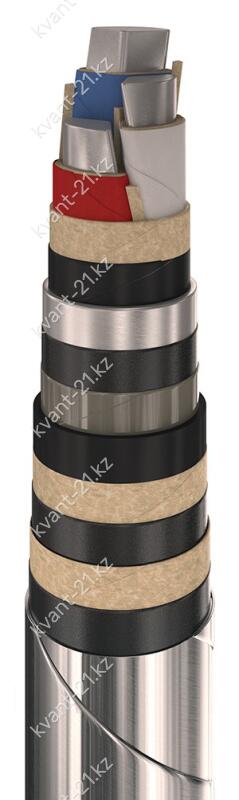

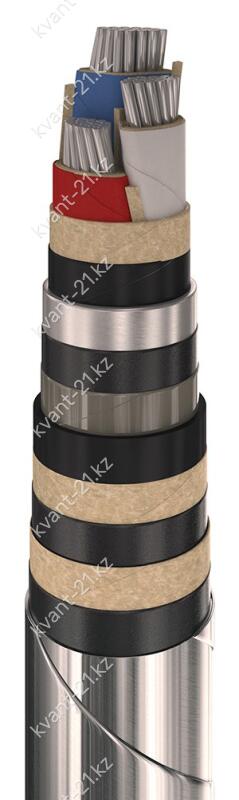

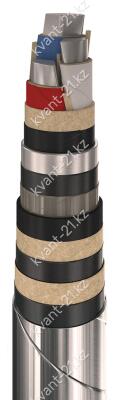

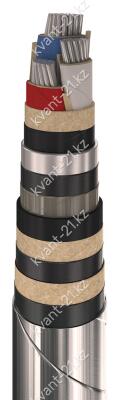

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 10…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— или многопроволочная фасонная 70…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 2,0 мм.
3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,95 мм.
5. Экран из электропроводящей бумаги.
6. Герметичная алюминиевая оболочка по ГОСТ 24641-81.
7. Защитный покров типа «БвГ» по ГОСТ 7006-72.
А. Подушка толщиной не менее 2,5…3,2 мм:
— битумный состав, вязкий подклеивающий состав или битум;
— лента полиэтилентерефталатная;
— выпрессованный поливинилхлоридный защитный шланг;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,3…0,8 мм.
Неоцинкованные ленты должны быть покрыты битумом и покрытием, предохраняющим
витки кабеля от слипания.
В. Без наружного покрова.
Технические характеристики
| Номинальное переменное напряжение | 6 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 5% кусками от 50…100 м |
| Допустимая температура нагрева жил | 65…80 °C в зависимости от состава бумажной пропитки |
| Максимальная температура нагрева жил | 90…105 °C при перегрузке, 200 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
броня из стальных лент
поливинилхлоридный шланг в подушке
без наружного покрова
номинальное напряжение 6 кВ
