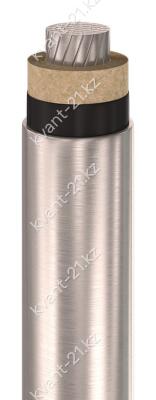

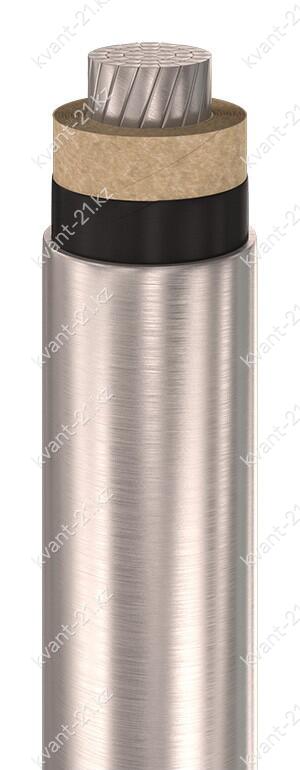

Конструкция кабеля
1. Многопроволочная круглая алюминиевая токопроводящая жила,
соответствующая 2 классу по ГОСТ 22483-2012.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной
толщиной 6,0…7,0 мм.
3. Экран из электропроводящей бумаги.
4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.
Технические характеристики
| Номинальное переменное напряжение | 20 кВ частотой 50 Гц |
| Строительная длина | согласовывается при заказе |
| Допустимая температура нагрева жил | 65 °C |
| Максимальная температура нагрева жил | 130 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
А
_
А
Г
-
20кВ
алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
защитный покров отсутствует («голый»)
номинальное напряжение 20 кВ
