Маркоразмеры

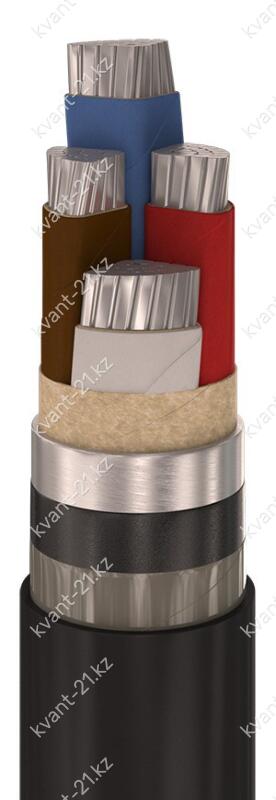

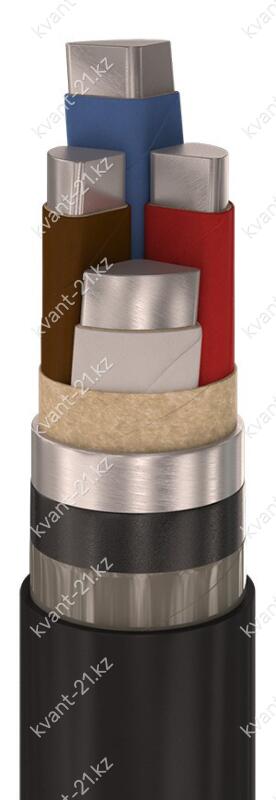

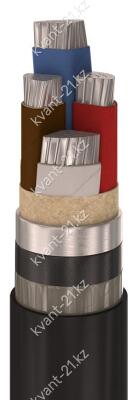

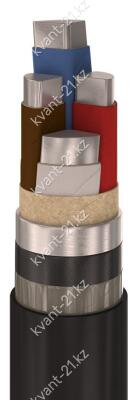

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— или многопроволочная фасонная 70…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 0,75…0,95 мм.
3. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,5…0,6 мм.
4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.
5. Защитный покров типа «Шв» по ГОСТ 7006-72 со шлангом не распространяющим горение:
— битумный состав, вязкий подклеивающий состав или битум;
— лента полиэтилентерефталатная;
— выпрессованный защитный шланг из ПВХ пластиката пониженной горючести
толщиной не менее 1,8…3,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
шланг из ПВХ пластиката пониженной горючести
номинальное напряжение 1 кВ
