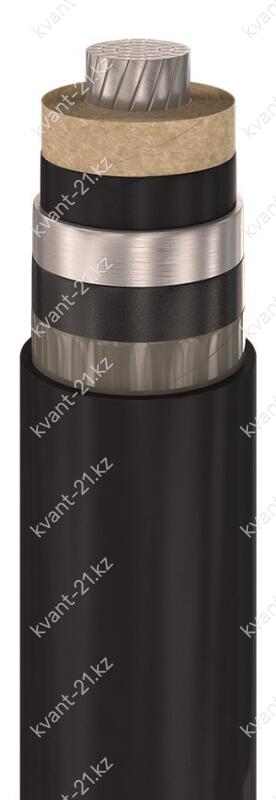

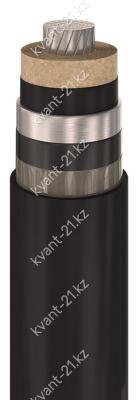

Конструкция кабеля

1. Многопроволочная круглая алюминиевая токопроводящая жила,
соответствующая 2 классу по ГОСТ 22483-2012.

2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной
толщиной 9,0 мм.

3. Экран из электропроводящей бумаги.

4. Герметичная алюминиевая оболочка по ГОСТ 24641-81.

5. Защитный покров типа «Шп» по ГОСТ 7006-72:
   — битумный состав, вязкий подклеивающий состав или битум;
   — лента поливинилхлоридная или полиэтилентерефталатная;
   — выпрессованный полиэтиленовый защитный шланг номинальной
   толщиной 1,4…2,3 мм.

Технические характеристики

Номинальное переменное напряжение 35 кВ частотой 50 Гц
Строительная длина согласовывается при заказе
Допустимая температура нагрева жил 65 °C
Максимальная температура нагрева жил 130 °C при токе КЗ
Минимальный радиус изгиба 25 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

А
_
А
Шп
 -
35кВ

алюминиевая жила
бумажная пропитанная изоляция
алюминиевая оболочка
шланг из полиэтилена
номинальное напряжение 35 кВ
