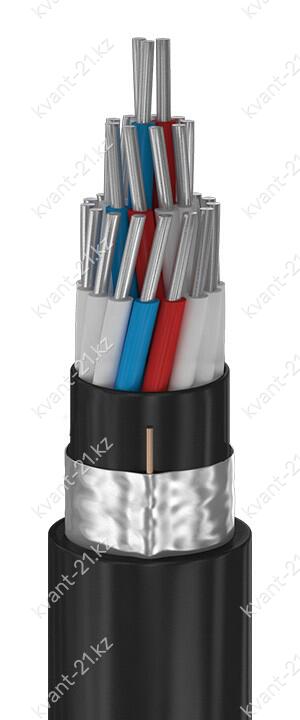

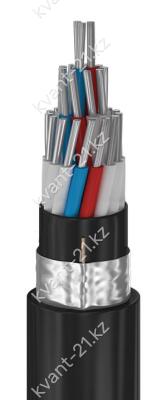

Конструкция кабеля
1. Тридцать семь однопроволочных круглых алюминиевых жил номинальным сечением 2,5 мм2,
соответствующих 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из самозатухающего полиэтилена номинальной толщиной 0,6 мм.
3. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм
или в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной
или телефонной бумаги.
4. Металлический экран:
— из медной фольги или медной ленты номинальной толщиной 0,06 мм;
— или из алюминиевой фольги номинальной толщиной 0,10…0,15 мм с проложенной вдоль
экрана медной проволокой диаметром 0,4…0,6 мм.
5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20…50 м |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
Массо-габаритные характеристики
Мы не знаем характеристики АКПсВГЭ 37х2,5
Расшифровка кабеля
алюминиевая жила
контрольный кабель
изоляция из самозатухающего полиэтилена
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
экран
37 жил
номинальное сечение жилы 2,5 мм2
