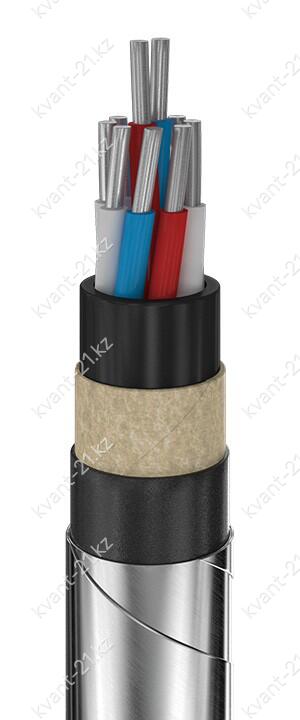

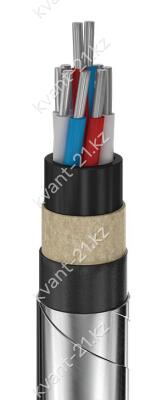

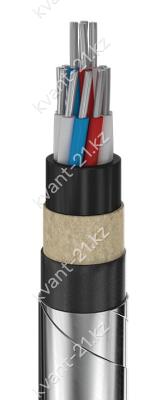

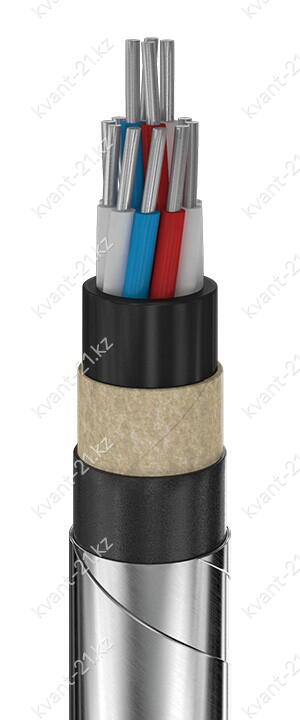

Конструкция кабеля

1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из полиэтилена номинальной толщиной 0,6…0,8 мм.

3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки,
из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного
слоя при отсутствии прилипания изоляции к оболочке.

4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,5…1,9 мм.

5. Защитный покров типа «БГ» по ГОСТ 7006-72.
   А. Подушка толщиной не менее 1,0 мм:
      — крепированная бумага или кабельная пропитанная бумага;
      — битумный состав или битум.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Без наружного покрова.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц
Номинальное постоянное напряжение 1 кВ
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 300 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20…50 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 15 лет с даты изготовления
не менее 25 лет при прокладке в помещениях

Расшифровка кабеля

А
К
П
В
Б
Г

алюминиевая жила
контрольный кабель
изоляция из полиэтилена
оболочка из ПВХ пластиката
броня из стальных оцинкованных лент
без наружного покрова
