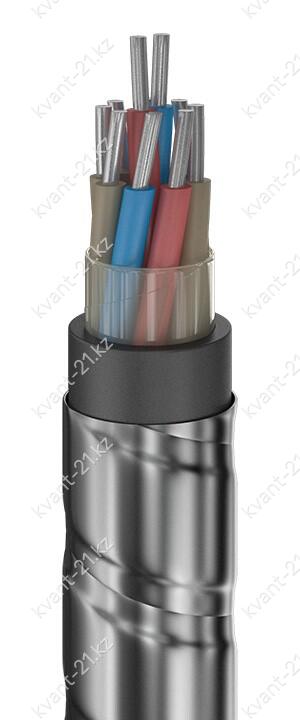

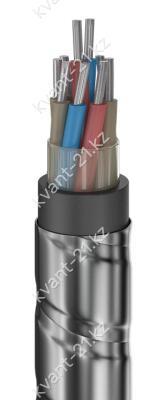

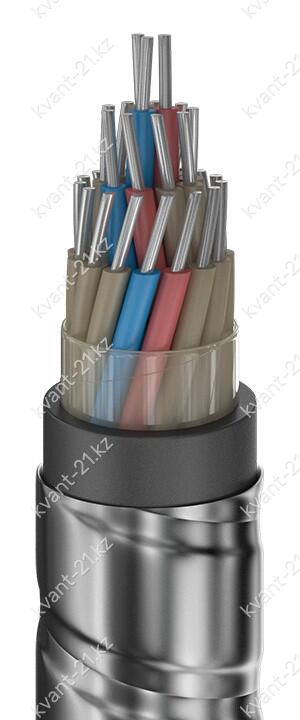

Конструкция кабеля

1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из резины номинальной толщиной 1,0…1,2 мм.

3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки,
из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного
слоя при отсутствии прилипания изоляции к оболочке.

4. Оболочка из не распространяющей горение резины, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7…3,0 мм.

5. Защитный покров типа «БбГ» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из стальной оцинкованной ленты толщиной не менее 0,3…0,5 мм.
   В. Без наружного покрова.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц
Номинальное постоянное напряжение 1 кВ
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 60 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20…50 м
Минимальный радиус изгиба 10 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 15 лет с даты изготовления
не менее 25 лет при прокладке в помещениях

Расшифровка кабеля

А
К
Р
Н
Бб
Г

алюминиевая жила
контрольный кабель
изоляция из резины
оболочка из не распространяющей горение резины
броня из стальной оцинкованной ленты без подушки
без наружного покрова
