Маркоразмеры
- АКВБбШвнг-LS 4х2,5
- АКВБбШвнг-LS 4х4,0
- АКВБбШвнг-LS 4х6,0
- АКВБбШвнг-LS 4х10
- АКВБбШвнг-LS 5х2,5
- АКВБбШвнг-LS 7х2,5
- АКВБбШвнг-LS 7х4,0
- АКВБбШвнг-LS 7х6,0
- АКВБбШвнг-LS 7х10
- АКВБбШвнг-LS 10х2,5
- АКВБбШвнг-LS 10х4,0
- АКВБбШвнг-LS 10х6,0
- АКВБбШвнг-LS 10х10
- АКВБбШвнг-LS 14х2,5
- АКВБбШвнг-LS 19х2,5
- АКВБбШвнг-LS 27х2,5
- АКВБбШвнг-LS 37х2,5

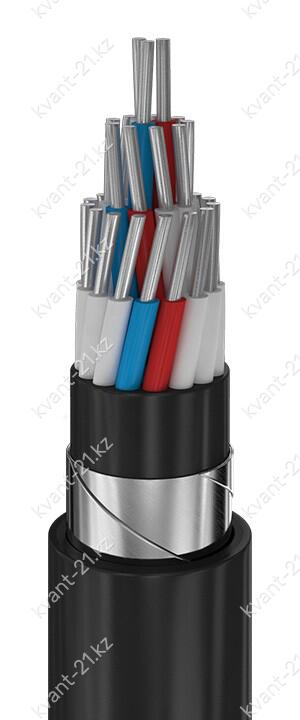

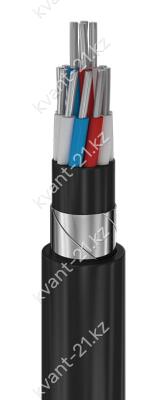

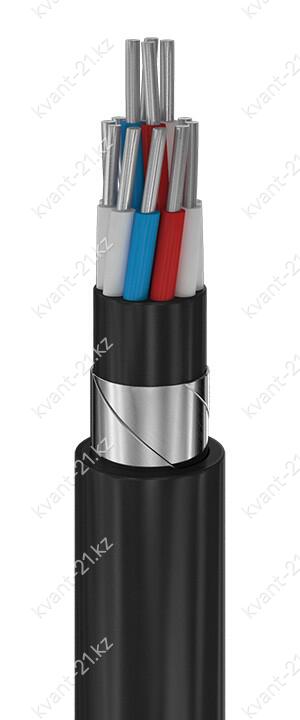

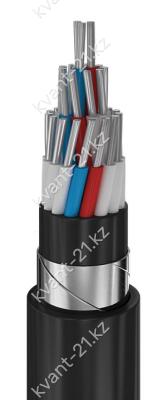

Конструкция кабеля
1. Однопроволочная круглая алюминиевая жила, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,6…0,9 мм.
3. Разделительный слой из ПВХ пластиката пониженной
пожароопасности толщиной не менее 0,6 мм.
4. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
пониженной пожароопасности.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
пониженной пожароопасности толщиной не менее 1,8…2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0…9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20…50 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката пониженной пожароопасности
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной пожароопасности
пониженное дымо- и газовыделение (low smoke)
