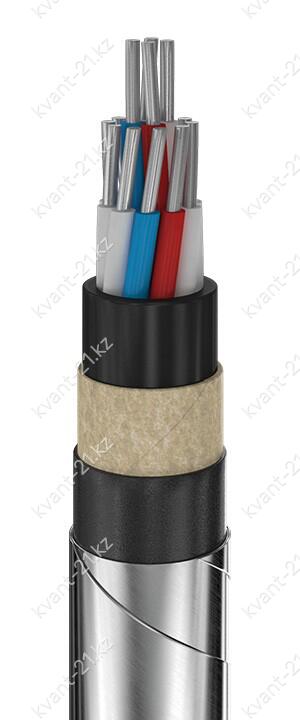

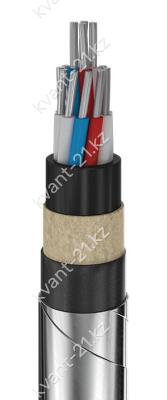

Конструкция кабеля
1. Пять однопроволочных круглых алюминиевых жил номинальным сечением 6,0 мм2,
соответствующих 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,7 мм.
3. Разделительный слой в виде ленты из полиамидной или полиэтилентерефталатной плёнки,
из кабельной или телефонной бумаги. Допускается изготовление кабеля без разделительного
слоя при отсутствии прилипания изоляции к оболочке.
4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,5 мм.
5. Защитный покров типа «БГ» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,0 мм:
— крепированная бумага или кабельная пропитанная бумага;
— битумный состав или битум.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Без наружного покрова.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 6,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20…50 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
Массо-габаритные характеристики
Мы не знаем характеристики АКВВБГ 5х6,0
Расшифровка кабеля
алюминиевая жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
броня из стальных оцинкованных лент
без наружного покрова
5 жил
номинальное сечение жилы 6,0 мм2
