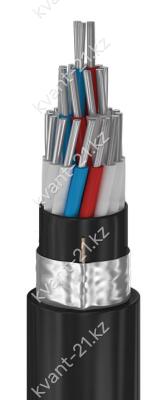

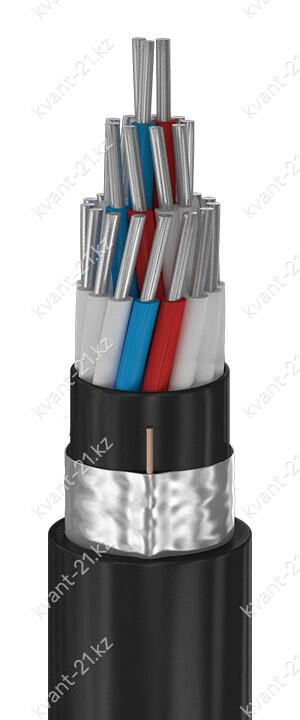

Конструкция кабеля

1. Тридцать семь однопроволочных круглых алюминиевых жил номинальным сечением 2,5 мм2,
соответствующих 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм.

3. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм
или в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной
или телефонной бумаги.

4. Металлический экран:
   — из медной фольги или медной ленты номинальной толщиной 0,06 мм;
   — или из алюминиевой фольги номинальной толщиной 0,10…0,15 мм с проложенной вдоль
экрана медной проволокой диаметром 0,4…0,6 мм.

5. Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2
по ГОСТ 23286-78, номинальной толщиной 1,9 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц
Номинальное постоянное напряжение 1 кВ
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 9,0 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20…50 м
Минимальный радиус изгиба 6 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 15 лет с даты изготовления
не менее 25 лет при прокладке в помещениях

Массо-габаритные характеристики

Расчетная масса (вес) 844,0 кг/км
Наружный диаметр 26,9 мм
Минимальный барабан № 8 — 65 м
Макс. длина в бухте 59 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

А
К
В
В
Г
Э
нг
(A)

37
х
2,5

медная жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
экран
категория пожароопасности A
37 жил
номинальное сечение жилы 2,5 мм2
