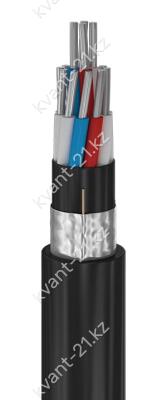

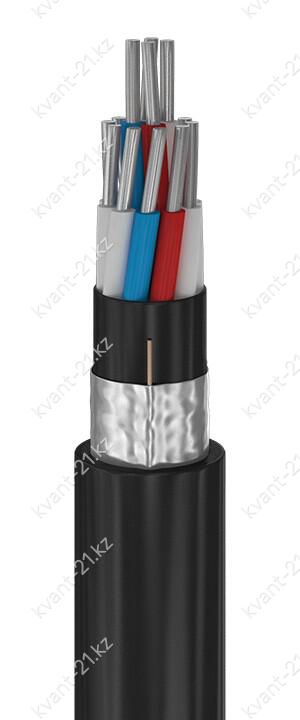

Конструкция кабеля
1. Тридцать семь однопроволочных круглых алюминиевых жил номинальным сечением 4,0 мм2,
соответствующих 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,7 мм.
3. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм
или в виде ленты из полиамидной или полиэтилентерефталатной плёнки, из кабельной
или телефонной бумаги.
4. Металлический экран:
— из медной фольги или медной ленты номинальной толщиной 0,06 мм;
— или из алюминиевой фольги номинальной толщиной 0,10…0,15 мм с проложенной вдоль
экрана медной проволокой диаметром 0,4…0,6 мм.
5. Оболочка из ПВХ пластиката повышенной морозостойкости и пониженной горючести,
соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 9,0 МОм·км |
| Строительная длина | не менее 150 м |
| Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20…50 м |
| Минимальный радиус изгиба | 6 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 15 лет с даты изготовления |
| не менее 25 лет при прокладке в помещениях |
Массо-габаритные характеристики
Мы не знаем характеристики АКВВГЭнг-ХЛ 37х4,0
Расшифровка кабеля
медная жила
контрольный кабель
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
экран
холодостойкое исполнение
37 жил
номинальное сечение жилы 4,0 мм2
