Маркоразмеры

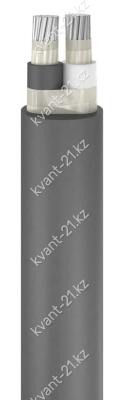

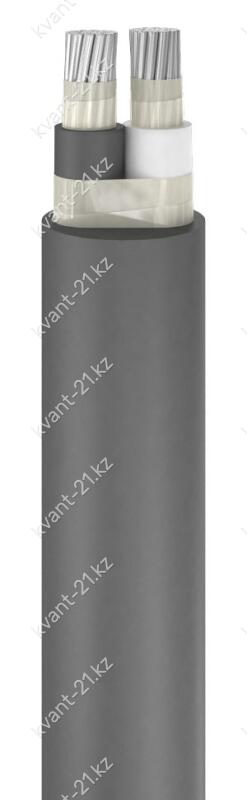

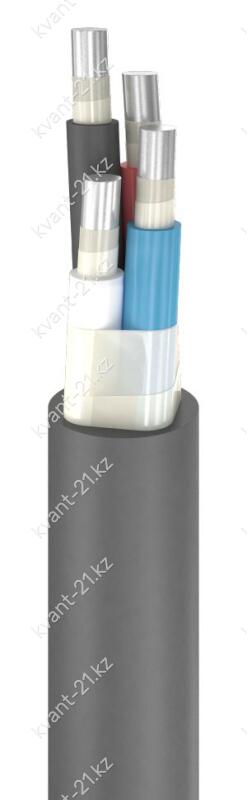

Конструкция кабеля
1. Однопроволочная или многопроволочная круглая алюминиевая токопроводящая
жила номинальным сечением:
— 2,5…240 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
— 16…300 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 1,0…2,6 мм.
Возможно наложение на токопроводящую жилу полиэтилентерефталатной плёнки
для предотвращения прилипания изоляции.
3. Разделительный слой в виде обмотки из полиэтилентерефталатной плёнки,
термоскрепленного полотна или прорезиненной ткани. Допускается отсутствие
разделительного слоя, если изоляция не прилипает к оболочке.
4. Оболочка из не распространяющей горение резины
номинальной толщиной 1,5…4,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | не менее 125 м |
| Маломеры в партии | не более 10% кусками от 20 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 200 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров для одножильных кабелей |
| 7,5 наружных диаметров для многожильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
оболочка из резины не распространяющей горение
изоляция из резины
защитный покров отсутствует («голый»)
