Маркоразмеры

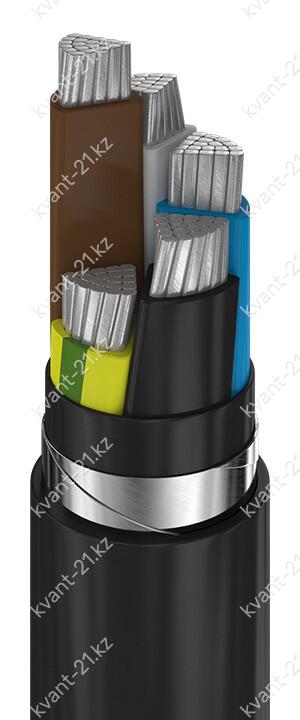

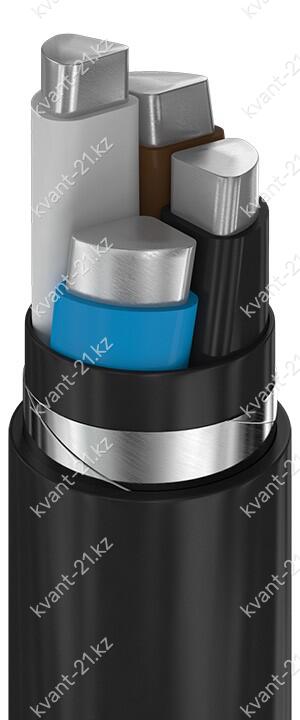

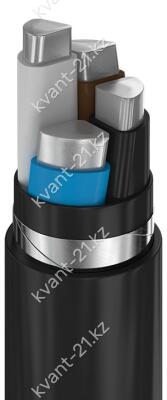

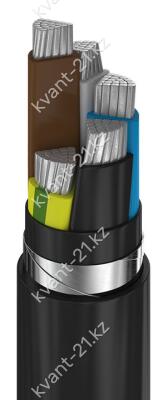

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — однопроволочная секторная 25…240 мм2;
   — многопроволочная круглая 25…50 мм2;
   — многопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из вулканизированного полиэтилена
номинальной толщиной 0,7…1,7 мм.

3. Сердечник из ПВХ пластиката для пятижильных кабелей с круглыми жилами,
вокруг которого скручены изолированные жилы.

4. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами кабелей с круглыми жилами номинальным сечением 35 мм2 и более.

5. Поясная изоляция:
   — выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
   — в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
   суммарной толщиной не менее 1,1 мм;
   — или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

6. Защитный покров типа «БбШв» по ГОСТ 7006-72.
   А. Без подушки.
   Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
   Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
   полиэтилентерефталатной лентой.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   толщиной не менее 1,8…2,6 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Номинальное постоянное напряжение 1,4 кВ для одножильных кабелей
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение 8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
Пв
Бб
Шв
 -
1кВ

алюминиевая жила
изоляция из вулканизированного полиэтилена
броня из стальных лент без подушки
шланг из ПВХ пластиката
номинальное напряжение 1 кВ
