Маркоразмеры

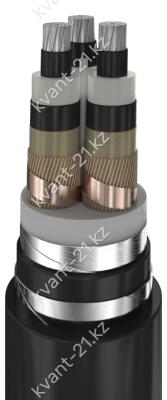

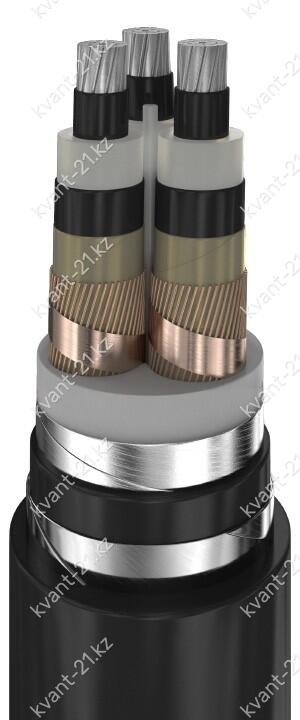

Конструкция кабеля
1. Многопроволочная круглая уплотнённая алюминиевая токопроводящая жила номинальным
сечением 35…400 мм2, соответствующая 2 классу по ГОСТ 22483-2012.
2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6…0,9 мм.
3. Изоляция из сшитого полиэтилена номинальной толщиной 3,4 мм.
4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена
номинальной толщиной 0,6 мм.
5. Слой в виде обмотки из электропроводящих водоблокирующих лент суммарной
толщиной не менее 0,2 мм.
6. Экран из медных проволок номинальным диаметром 0,7…3,0 мм, скреплённых медной
лентой номинальной толщиной не менее 0,1 мм и шириной не менее 8,0 мм.
7. Сердечник из ПВХ пластиката или мелонаполненной невулканизированной резиновой
смеси, вокруг которого скручены экранированные жилы.
8. Поясная изоляция из высоконаполненного ПВХ пластиката или мелонаполненной
невулканизированной резиновой смеси номинальной толщиной 1,4…2,0 мм,
наложенная одновременно с заполнением наружных промежутков между
скрученными экранированными жилами.
9. Герметизирующий слой из ламинированной алюмополимерной ленты, наложенной
с перекрытием, номинальной толщиной слоя алюминия не менее 0,1 мм.
10. Подушка под броню из полиэтилена толщиной не менее 1,0 мм.
11. Броня из двух стальных оцинкованных лент номинальной толщиной 0,3…0,5 мм.
12. Оболочка из полиэтилена номинальной толщиной 2,5…3,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 10 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 25 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Строительная длина | по заказу потребителя |
| Маломеры в партии | не более 5% кусками от 50 м |
| Допустимая температура нагрева жил | 90 °C |
| Максимальная температура нагрева жил | 250 °C при токе КЗ |
| Максимальная температура медного экрана | 350 °C при токе КЗ |
| Минимальный радиус изгиба | 12 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
алюминиевая жила
изоляция из сшитого полиэтилена
броня из стальных лент
оболочка из полиэтилена
двухслойная герметизация медного экрана
номинальное напряжение 10 кВ
