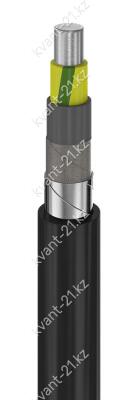

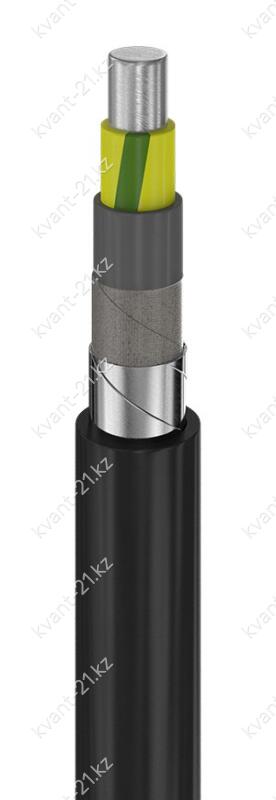

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная секторная 25…50 мм2;
   — многопроволочная круглая 25…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — или многопроволочная секторная 25…50 мм2.

2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,6…0,9 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,0…1,2 мм.

5. Разделительный слой из стеклоленты или стеклослюдосодержащей ленты.

6. Броня из двух стальных оцинкованных лент толщиной не менее 0,2…0,3 мм.

7. Герметичный защитный шланг из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,8…2,2 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Номинальное постоянное напряжение 0,91 кВ для одножильных кабелей
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Испытательное постоянное напряжение 7,2 кВ для одножильных кабелей
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
Пв
Б
Шв
нг
(A)
LS
 -
0,66кВ

алюминиевая жила
изоляция из сшитого полиэтилена
броня из стальных лент
шланг из ПВХ пластиката пониженной горючести
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 0,66 кВ
