Маркоразмеры

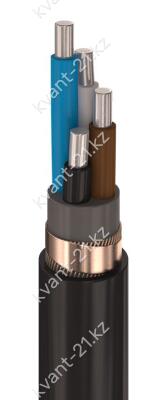

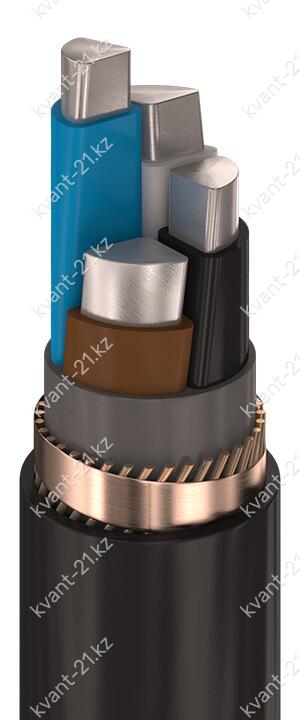

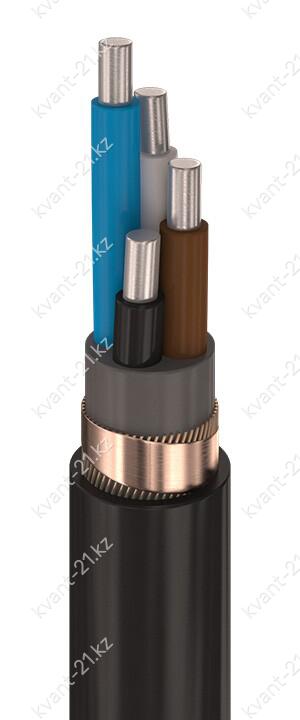

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная круглая 70…300 мм2 для одно- и двухжильных кабелей;
   — однопроволочная секторная 25…400 мм2;
   — многопроволочная круглая 25…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Изоляция жилы из сшитого полиэтилена номинальной толщиной 0,7…2,8 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0…1,6 мм.

5. Медный экран:
   — из медных лент номинальной толщиной не менее 0,06…0,1 мм
   с перекрытием не менее 30%;
   — или из одного-двух повивов медных проволок номинальным диаметром 0,7…2,5 мм,
   скреплённых медной лентой номинальной толщиной не менее 0,1 мм
   и шириной не менее 8,0 мм для трёх- и четырёхжильных кабелей.

6. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
Пв
В
Г
Э
нг
(A)
 -
1кВ

алюминиевая жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
медный экран
категория пожароопасности A
номинальное напряжение 1 кВ
