Маркоразмеры

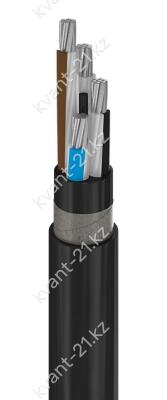

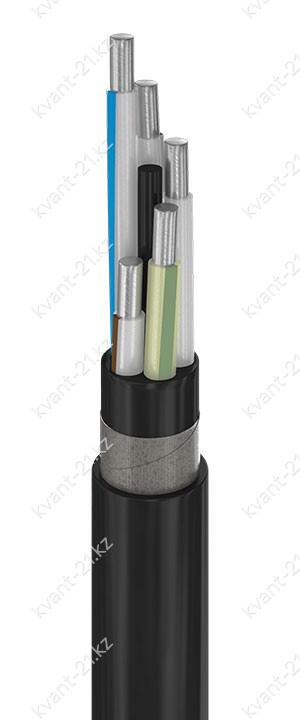

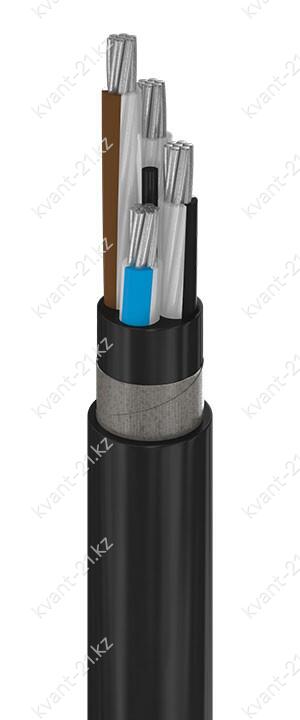

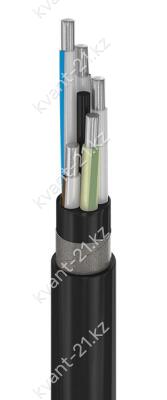

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная секторная 25…240 мм2;
   — многопроволочная круглая 25…50 мм2;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из вулканизированного полиэтилена номинальной толщиной 0,7…1,7 мм.

3. Сердечник из ПВХ пластиката пониженной пожароопасности,
вокруг которого скручены изолированные жилы.

4. Поясная изоляция из ПВХ пониженной пожароопасности толщиной не менее 0,9 мм,
наложенная с заполнением промежутков между изолированными жилами.

5. Разделительный слой в виде обмотки из стеклоленты или стеклослюдосодержащей ленты.

6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,5…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 150 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 90 °C
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −40…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
Пв
В
нг
(A)
LS
 -
1кВ

алюминиевая жила
изоляция из сшитого полиэтилена
оболочка из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 1 кВ
