Маркоразмеры

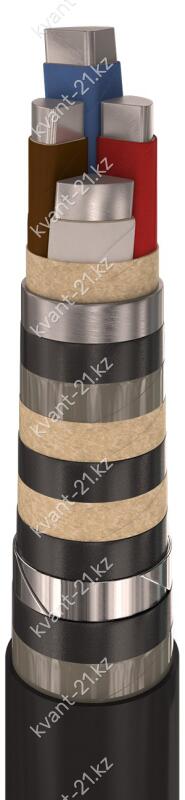

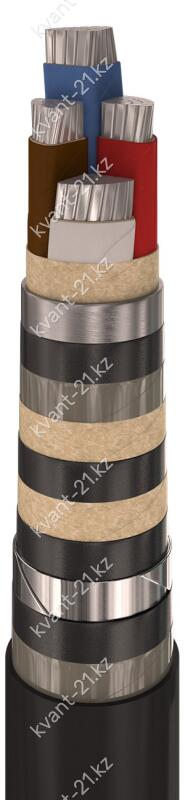

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— или многопроволочная фасонная 70…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 0,75…0,95 мм.
3. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,5…0,6 мм.
4. Герметичная свинцовая оболочка по ГОСТ 24641-81.
5. Защитный покров типа «БлШв» по ГОСТ 7006-72.
А. Подушка толщиной не менее 1,5 мм:
— битумный состав или битум;
— ленты полиэтилентерефталатные;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум;
— крепированная бумага или кабельная пропитанная;
— битумный состав или битум.
Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,3…0,8 мм.
В. Наружный покров толщиной не менее 1,8…3,1 мм:
— битумный состав, вязкий подклеивающий состав или битум;
— лента полиэтилентерефталатная;
— выпрессованный поливинилхлоридный защитный шланг.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
свинцовая оболочка
броня из стальных лент
один слой полиэтилентерефталатных лент в подушке
шланг из ПВХ пластиката
номинальное напряжение 1 кВ
