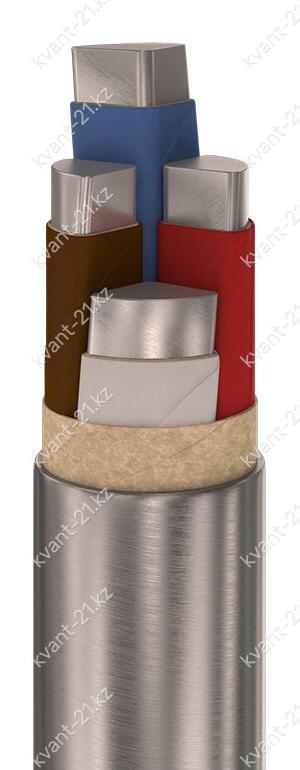

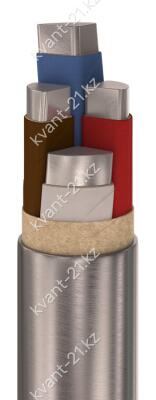

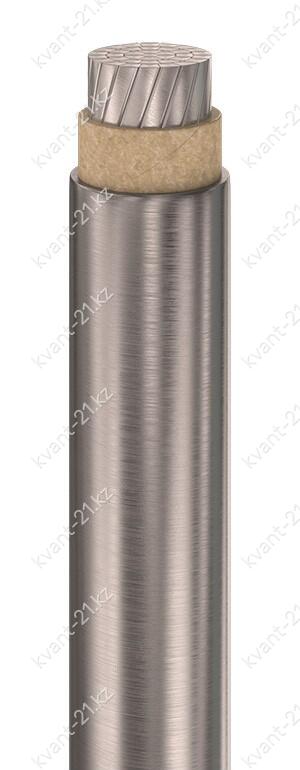

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 16…50 мм2;
   — однопроволочная фасонная 25…240 мм2;
   — многопроволочная круглая 70…800 мм2 только для одножильных кабелей;
   — или многопроволочная фасонная 70…240 мм2.

2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной:
   — 1,2…2,4 мм для одножильных кабелей;
   — 0,75…0,95 мм для трёх- и четырёхжильных кабелей.

3. В трёх- и четырёхжильных кабелях поясная бумажная изоляция, пропитанная вязким составом,
номинальной толщиной 0,5…0,6 мм.

4. Герметичная свинцовая оболочка по ГОСТ 24641-81.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Строительная длина 200…450 м в зависимости от сечения жил
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 80 °C
Максимальная температура нагрева жил 105 °C при перегрузке, 250 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров для многожильных кабелей
25 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

А
_
С
Г
 -
1кВ

алюминиевая жила
бумажная пропитанная изоляция
свинцовая оболочка
защитный покров отсутствует («голый»)
номинальное напряжение 1 кВ
