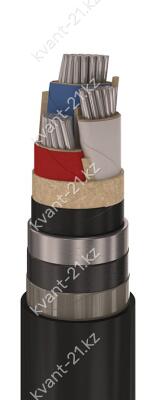

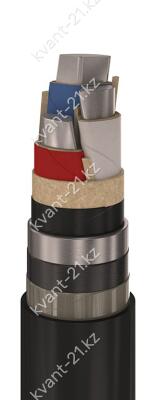

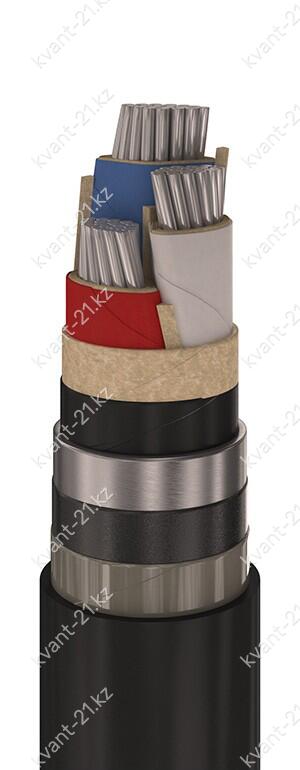

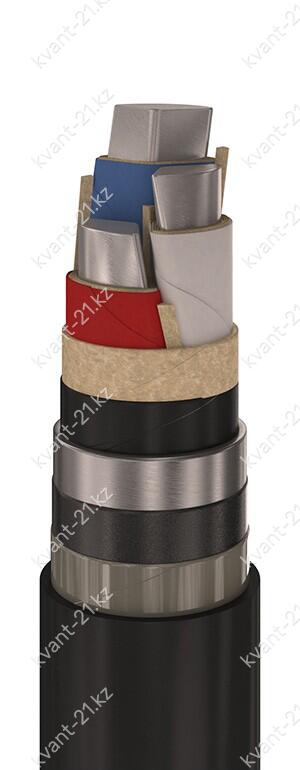

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 10…50 мм2;
— однопроволочная фасонная 25…240 мм2;
— или многопроволочная фасонная 70…240 мм2.
2. Бумажная изоляция жилы, пропитанная вязким составом, номинальной толщиной 2,0 мм.
3. Заполнение промежутков между скученными жилами жгутами, изготовленными из бумаги
толщиной не более 0,08 мм.
4. Поясная бумажная изоляция, пропитанная вязким составом, номинальной толщиной 0,95 мм.
5. Экран из электропроводящей бумаги.
6. Герметичная свинцовая оболочка по ГОСТ 24641-81.
7. Защитный покров типа «Шв» по ГОСТ 7006-72:
— битумный состав, вязкий подклеивающий состав или битум;
— лента полиэтилентерефталатная;
— выпрессованный поливинилхлоридный защитный шланг толщиной не менее 1,8…3,1 мм.
Технические характеристики
| Номинальное переменное напряжение | 6 кВ частотой 50 Гц |
| Строительная длина | 200…450 м в зависимости от сечения жил |
| Маломеры в партии | не более 5% кусками от 50…100 м |
| Допустимая температура нагрева жил | 65…80 °C в зависимости от состава бумажной пропитки |
| Максимальная температура нагрева жил | 90…105 °C при перегрузке, 200 °C при токе КЗ |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
Расшифровка кабеля
алюминиевая жила
бумажная пропитанная изоляция
свинцовая оболочка
шланг из ПВХ пластиката
номинальное напряжение 6 кВ
