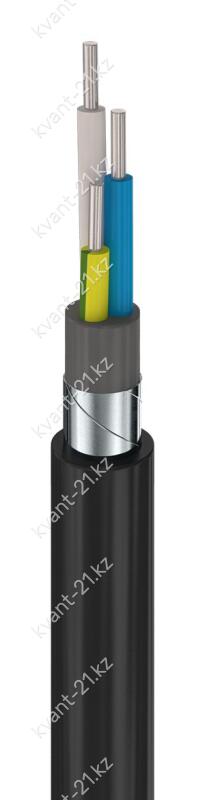

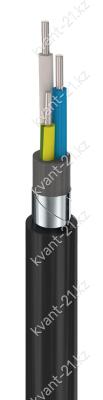

Конструкция кабеля

1. Три однопроволочные круглые токопроводящие алюминиевые жилы номинальнымсечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.Одна однопроволочная круглая алюминиевая нулевая жила или жила заземленияноминальным сечением 2,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6 мм.

3. Заполнение внутренних и наружных промежутков междускрученными изолированными жилами кабелей.

4. Поясная изоляция из ПВХ пластиката пониженной горючеститолщиной не менее 0,9 мм.

5. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластикатапониженной горючести.
   А. Без подушки.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   пониженной горючести толщиной не менее 1,8 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 21 А на воздухе, 28 А в земле
Допустимый ток односекундного КЗ основных жил 0,43 кА
Сопротивление изоляции при 20 °С не менее 10 МОм·км
Строительная длина не менее 450 м
Маломеры в партии не более 20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Мы не знаем характеристики АВБбШнг 3х2,5+1х2,5

Расшифровка кабеля

А
В
Бб
Шнг

3
х
2,5
+
1
х
2,5

алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной горючести
3 основные жилы
номинальное сечение жилы 2,5 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2
