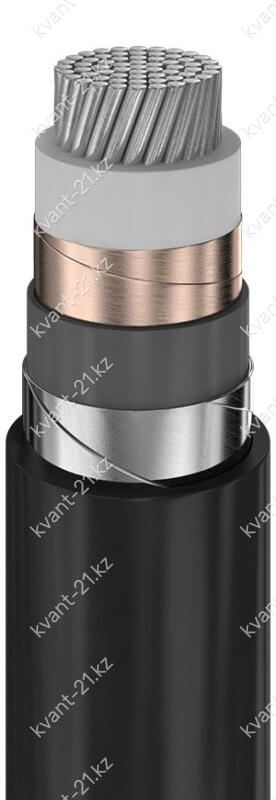

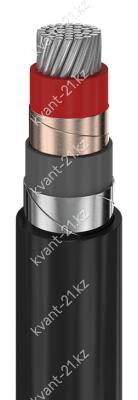

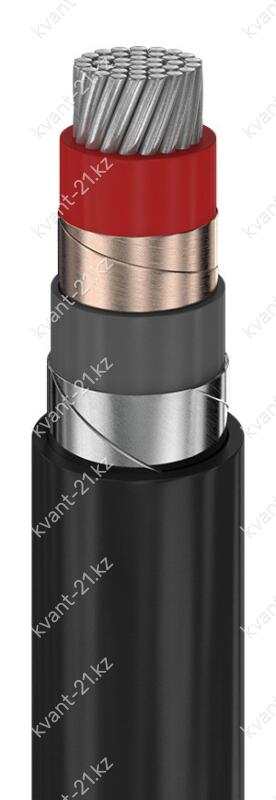

Конструкция кабеля

1. Одна многопроволочная круглая токопроводящая алюминиевая жила номинальным
сечением 240…625 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,9…2,8 мм.

3. Экран в виде обмотки из двух медных лент толщиной не менее 0,08 мм с перекрытием
или продольно наложенной медной гофрированной ленты толщиной не менее 0,15 мм.

4. Разделительный слой из ПВХ пластиката толщиной не менее 0,9 мм или в виде обмотки
пластмассовыми лентами толщиной не менее 0,6 мм.

5. Защитный покров типа «БбШв» по ГОСТ 7006-72 со шлангом из ПВХ пластиката
пониженной горючести.
   А. Без подушки.
   Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
   В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
   пониженной горючести толщиной не менее 2,0…2,4 мм.

Технические характеристики

Номинальное постоянное напряжение 3 кВ
Испытательное постоянное напряжение 22,8 кВ
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 12 МОм·км
Строительная длина не менее 200 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 15 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
В
Бб
Шнг
 -
3кВ

алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката пониженной горючести
номинальное напряжение 3 кВ
