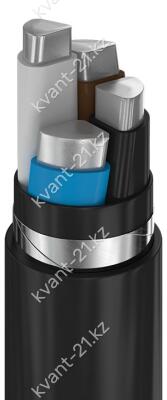

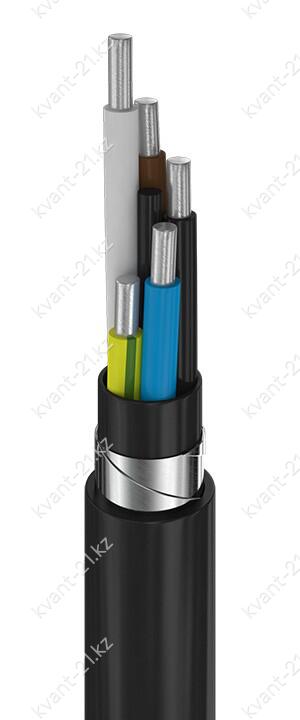

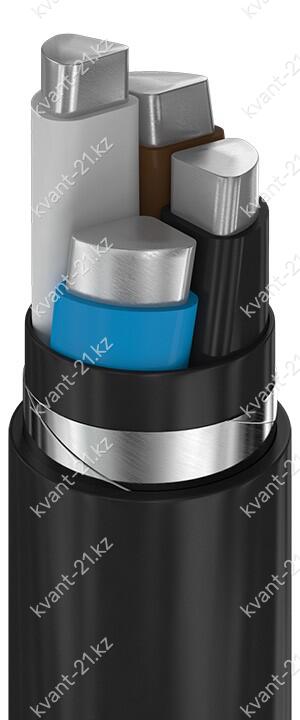

Конструкция кабеля
1. Три однопроволочные круглые токопроводящие алюминиевые жилы номинальным
сечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.
Одна однопроволочная круглая алюминиевая нулевая жила или жила заземления
номинальным сечением 2,5 мм2, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8 мм.
3. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.
4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 1,8 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 21 А на воздухе, 28 А в земле |
| Допустимый ток односекундного КЗ основных жил | 0,43 кА |
| Сопротивление изоляции при 20 °С | не менее 10 МОм·км |
| Строительная длина | не менее 450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 347,0 кг/км |
| Наружный диаметр | 15,2 мм |
| Минимальный барабан | № 8 — 200 м |
| Макс. длина в бухте | 144 м |
| Калькулятор массы |
Расшифровка кабеля
алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент без подушки
шланг из ПВХ пластиката
3 основные жилы
номинальное сечение жилы 2,5 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2
номинальное напряжение 1 кВ
