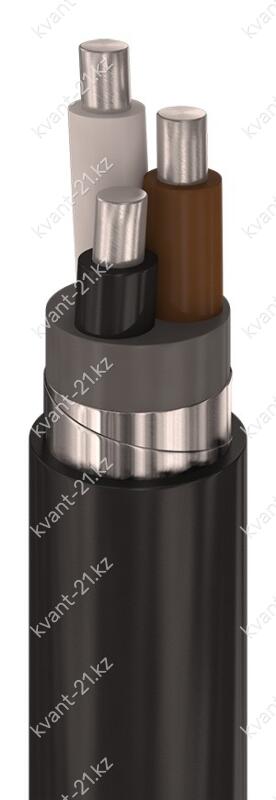

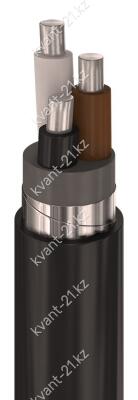

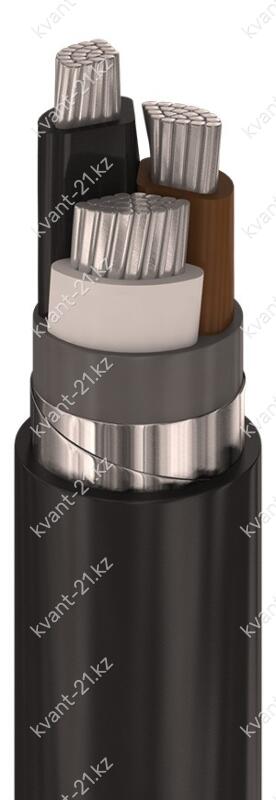

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 10…50 мм2;
   — однопроволочная секторная 25…240 мм2;
   — многопроволочная круглая 25…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 2,2 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0…1,4 мм.

5. Броня из двух стальных оцинкованных лент толщиной не менее 0,2…0,5 мм.

6. Герметичный защитный шланг из ПВХ пластиката номинальной толщиной 1,8…2,4 мм.

Технические характеристики

Номинальное переменное напряжение 3 кВ частотой 50 Гц
Испытательное переменное напряжение 9,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Испытательное импульсное напряжение 40 кВ
Сопротивление изоляции при 20 °С не менее 3,6…8,7 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
В
Б
Шв
 -
3кВ

алюминиевая жила
изоляция из ПВХ пластиката
броня из стальных лент
шланг из ПВХ пластиката
номинальное напряжение 3 кВ
