Маркоразмеры

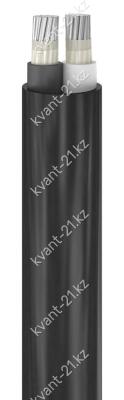

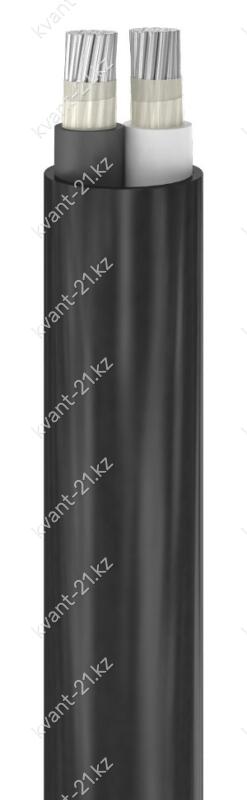

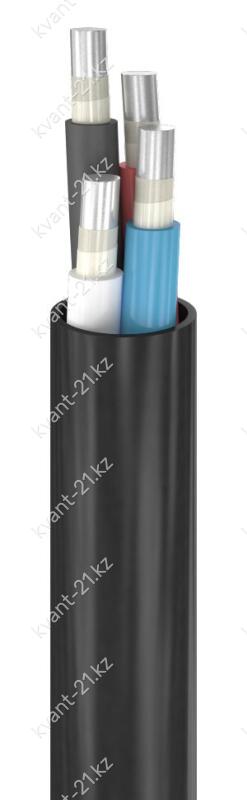

Конструкция кабеля

1. Однопроволочная или многопроволочная круглая алюминиевая токопроводящая
жила номинальным сечением:
   — 2,5…240 мм2, соответствующая 1 классу по ГОСТ 22483-2012;
   — 16…300 мм2, соответствующая 2 классу по ГОСТ 22483-2012.

2. Изоляция из резины номинальной толщиной 1,0…2,6 мм.
Возможно наложение на токопроводящую жилу полиэтилентерефталатной плёнки
для предотвращения прилипания изоляции.

3. Разделительный слой в виде обмотки из полиэтилентерефталатной плёнки,
термоскрепленного полотна или прорезиненной ткани. Допускается отсутствие
разделительного слоя, если изоляция не прилипает к оболочке.

4. Оболочка из ПВХ пластиката номинальной толщиной 1,2…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина не менее 125 м
Маломеры в партии не более 10% кусками от 20 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 200 °C при токе КЗ
Минимальный радиус изгиба 10 наружных диаметров для одножильных кабелей
7,5 наружных диаметров для многожильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

Расшифровка кабеля

А
В
Р
Г

алюминиевая жила
оболочка из ПВХ пластиката
изоляция из резины
защитный покров отсутствует («голый»)
