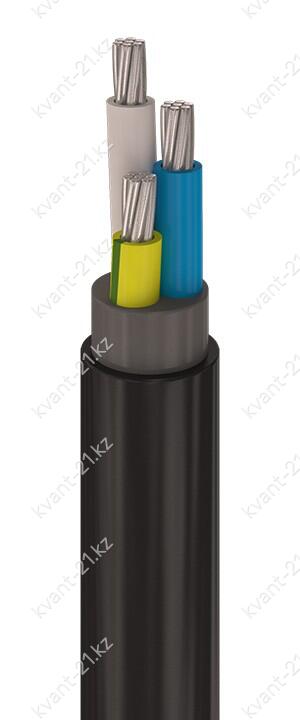

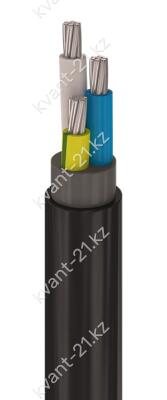

Конструкция кабеля

1. Три однопроволочные круглые токопроводящие алюминиевые жилы номинальнымсечением 4,0 мм2, соответствующие 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированнымижилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм.

5. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,номинальной толщиной 1,8 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 29 А на воздухе, 37 А в земле
Допустимый ток односекундного КЗ 0,29 кА
Сопротивление изоляции при 20 °С не менее 10,1 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 202,0 кг/км
Наружный диаметр 13,1 мм
Минимальный барабан № 8 — 265 м
Макс. длина в бухте 247 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

А
В
В
Г

3
х
4,0
 -
1кВ

алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
3 жилы
номинальное сечение жилы 4,0 мм2
номинальное напряжение 1 кВ
