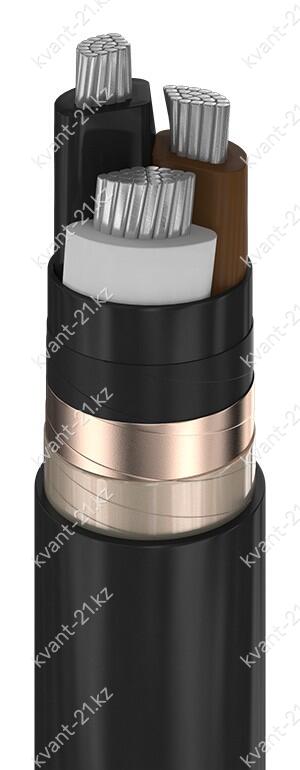

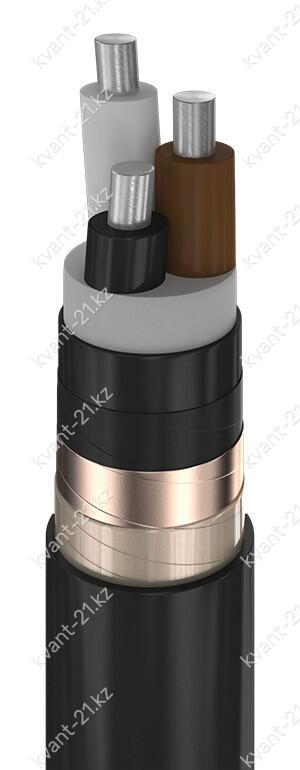

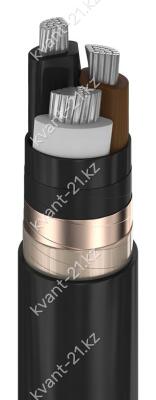

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 16…50 мм2;
— однопроволочная секторная 25…240 мм2;
— многопроволочная круглая 25…50 мм2;
— или многопроволочная секторная 25…240 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 3,4 мм.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами
кабелей с круглыми жилами из невулканизированной резиновой смеси или из ПВХ пластиката.
4. Поясная изоляция из ПВХ пластиката толщиной не менее 0,9 мм.
5. Электропроводящий экран:
— в виде обмотки из ленты электропроводящей прорезиненной ткани
номинальной толщиной 0,3 мм с перекрытием;
— или в виде обмотки из двух лент электропроводящей кабельной бумаги
номинальной толщиной 0,12 мм с зазором.
6. Металлический экран в виде обмотки из двух медных лент с зазором или
медной фольги толщиной не менее 0,06 мм.
7. Разделительный слой в виде обмотки из двух поливинилхлоридных или
полиэтилентерефталатных лент с перекрытием.
8. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 2,1…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 15 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | не менее 350…450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
номинальное напряжение 6 кВ
