Маркоразмеры

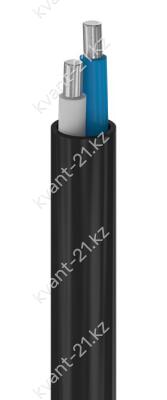

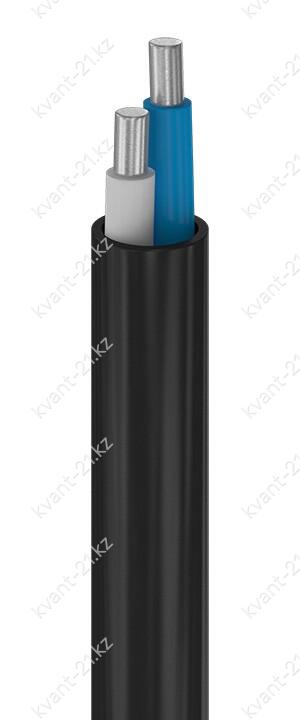

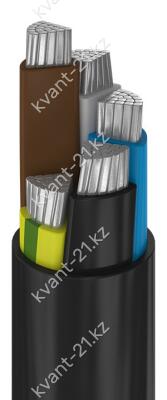

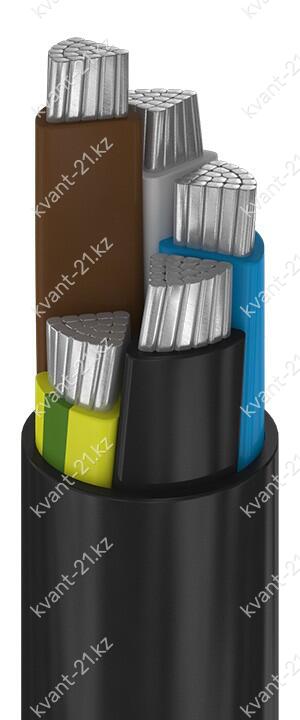

Конструкция кабеля
1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
— однопроволочная круглая 2,5…50 мм2;
— однопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
— однопроволочная секторная 25…240 мм2;
— многопроволочная круглая 25…50 мм2;
— многопроволочная круглая 70…625 мм2 для одно- и двухжильных кабелей;
— или многопроволочная секторная 25…240 мм2.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8…2,8 мм.
3. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,2…2,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | 1,4 кВ для одножильных кабелей |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Испытательное постоянное напряжение | 8,4 кВ для одножильных кабелей |
| Время выдержки при испытании | 10 мин |
| Сопротивление изоляции при 20 °С | не менее 7…10 МОм·км |
| Строительная длина | не менее 200…450 м |
| Маломеры в партии | не более 10…20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров для многожильных кабелей |
| 10 наружных диаметров для одножильных кабелей | |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
номинальное напряжение 1 кВ
