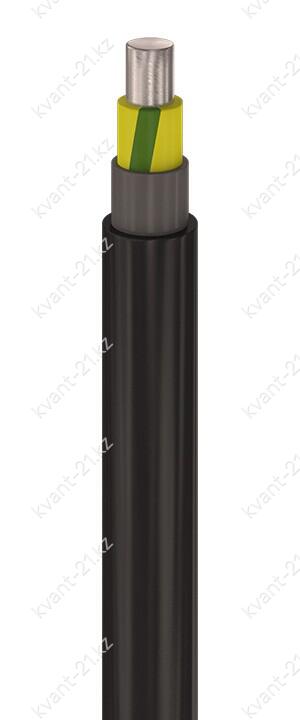

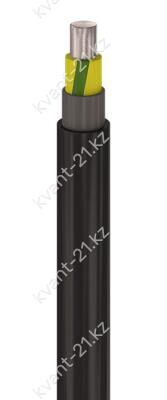

Конструкция кабеля
1. Одна однопроволочная или многопроволочная круглая уплотнённая токопроводящая
алюминиевая жила номинальным сечением 95 мм2, соответствующая 1 или 2 классу
по ГОСТ 22483-2012.
2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,6 мм.
3. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм.
4. Оболочка из ПВХ пластиката пониженной горючести, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7 мм.
Технические характеристики
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 217 А на воздухе, 221 А в земле |
| Допустимый ток односекундного КЗ | 6,86 кА |
| Сопротивление изоляции при 20 °С | не менее 4,1 МОм·км |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 90 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 463,0 кг/км |
| Наружный диаметр | 17,6 мм |
| Минимальный барабан | № 8 — 160 м |
| Макс. длина в бухте | 107 м |
| Калькулятор массы |
Расшифровка кабеля
А
В
В
Г
нг
(A)
1
х
95
-
1кВ
алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката пониженной горючести
защитный покров отсутствует («голый»)
категория пожароопасности A
1 жила
номинальное сечение жилы 95 мм2
номинальное напряжение 1 кВ
