Маркоразмеры

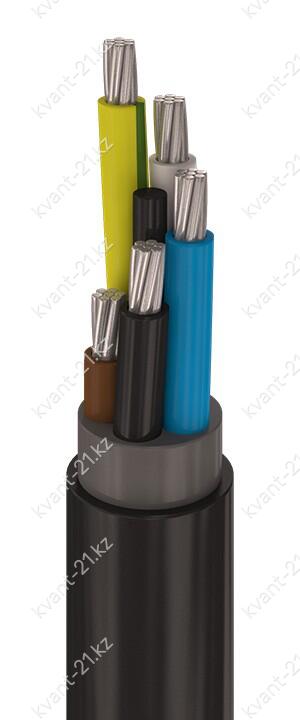

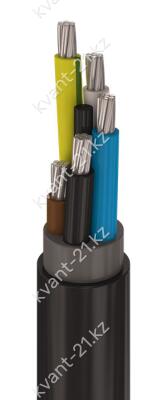

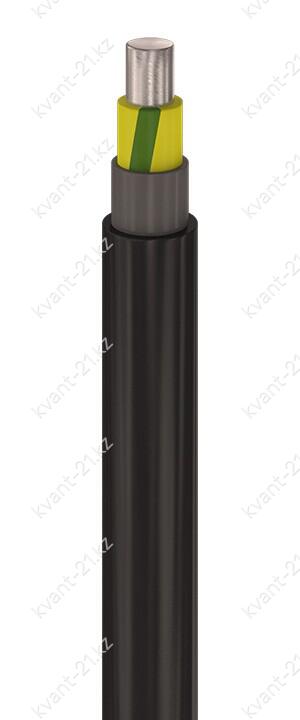

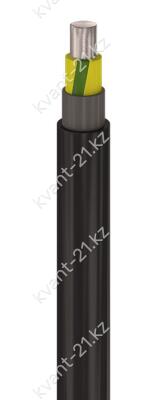

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная круглая 70…300 мм2 для одно- и двухжильных кабелей;
   — однопроволочная секторная 25…400 мм2;
   — многопроволочная круглая 25…35 мм2;
   — многопроволочная круглая уплотнённая 50 мм2;
   — многопроволочная круглая уплотнённая 70…1000 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…400 мм2.

2. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,8…3,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
номинальной толщиной 1,0…2,0 мм.

5. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,4…3,0 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 2,5…12,0 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 140…160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
В
В
Г
нг
(A)
LS
LTx
 -
1кВ

алюминиевая жила
изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности
оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
низкая токсичность продуктов горения (low toxic)
номинальное напряжение 1 кВ
