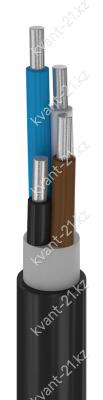

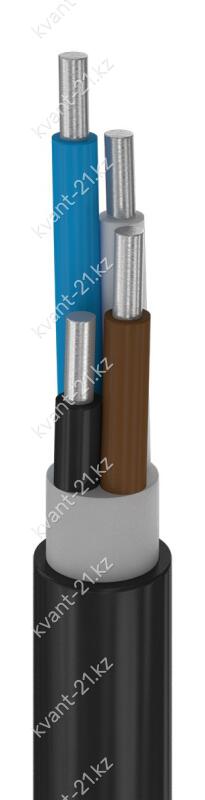

Конструкция кабеля

1. Три однопроволочные круглые токопроводящие алюминиевые жилы номинальным
сечением 16 мм2, соответствующие 1 классу по ГОСТ 22483-2012.
Одна однопроволочная круглая алюминиевая нулевая жила номинальным
сечением 10 мм2, соответствующая 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности
номинальной толщиной 0,9 мм.

3. Заполнение из ПВХ пластиката пониженной пожароопасности внутренних
и наружных промежутков между скрученными изолированными жилами.

4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 67 А на воздухе, 77 А в земле
Допустимый ток односекундного КЗ основных жил 1,74 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 450 м
Маломеры в партии не более 20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −30…+50 °C
Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 482,0 кг/км
Наружный диаметр 18,5 мм
Минимальный барабан № 8 — 130 м
Макс. длина в бухте 103 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

А
В
В
Г
нг
LS

3
х
16
+
1
х
10

алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
пониженное дымо- и газовыделение (low smoke)
3 основные жилы
номинальное сечение жилы 16 мм2
1 нулевая жила
номинальное сечение жилы 10 мм2
