Маркоразмеры

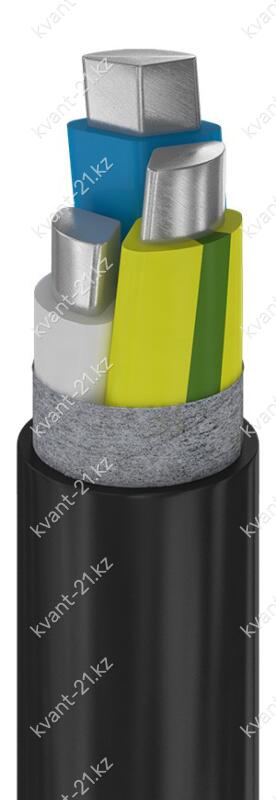

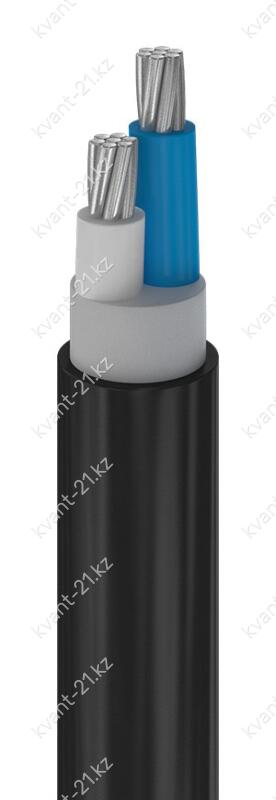

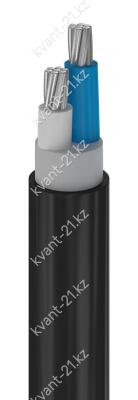

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — однопроволочная секторная 25…240 мм2;
   — многопроволочная круглая 25…50 мм2;
   — многопроволочная круглая 70…240 мм2 для одно- и двухжильных кабелей;
   — или многопроволочная секторная 25…240 мм2.

2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 0,8…1,9 мм.

3. Заполнение из ПВХ пластиката пониженной пожароопасности внутренних
и наружных промежутков между скрученными изолированными жилами
многожильных кабелей с круглыми жилами.

4. Скрепляющая лента из полипропилена, спирально наложенная на скрученные жилы
кабелей с секторными жилами.

5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,2…2,5 мм.

Технические характеристики

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Номинальное постоянное напряжение 1,4 кВ для одножильных кабелей
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Испытательное постоянное напряжение 8,4 кВ для одножильных кабелей
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 7…10 МОм·км
Строительная длина не менее 200…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров для многожильных кабелей
10 наружных диаметров для одножильных кабелей
Диапазон рабочих температур −30…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
В
В
Г
нг
LS
 -
1кВ

алюминиевая жила
изоляция из ПВХ пластиката пониженной пожароопасности
оболочка из ПВХ пластиката пониженной пожароопасности
защитный покров отсутствует («голый»)
пониженное дымо- и газовыделение (low smoke)
номинальное напряжение 1 кВ
