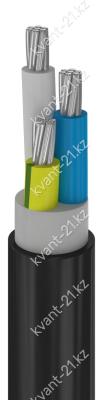

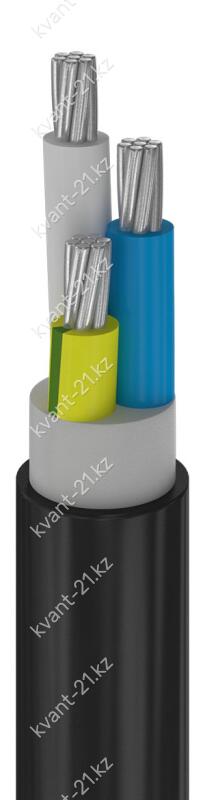

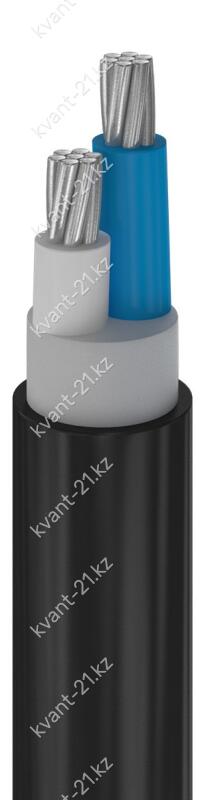

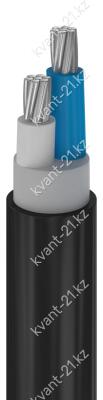

Конструкция кабеля

1. Токопроводящая алюминиевая жила, соответствующая 1 или 2 классу по ГОСТ 22483-2012:
   — однопроволочная круглая 2,5…50 мм2;
   — однопроволочная секторная 25…50 мм2;
   — многопроволочная круглая 25…50 мм2;
   — или многопроволочная секторная 25…50 мм2.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,6…1,3 мм.

3. Заполнение между скрученными изолированными жилами из ПВХ пластиката, наложенное
одновременно с оболочкой, или из невулканизированной резиновой смеси.

4. Оболочка из ПВХ пластиката, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,2…2,1 мм.

Технические характеристики

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Сопротивление изоляции при 20 °С не менее 7…10 МОм·км
Строительная длина не менее 300…450 м
Маломеры в партии не более 10…20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

Расшифровка кабеля

А
В
В
Г
з
 -
0,66кВ

алюминиевая жила
изоляция из ПВХ пластиката
оболочка из ПВХ пластиката
защитный покров отсутствует («голый»)
с заполнением
номинальное напряжение 0,66 кВ
