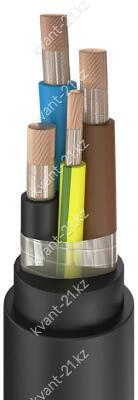

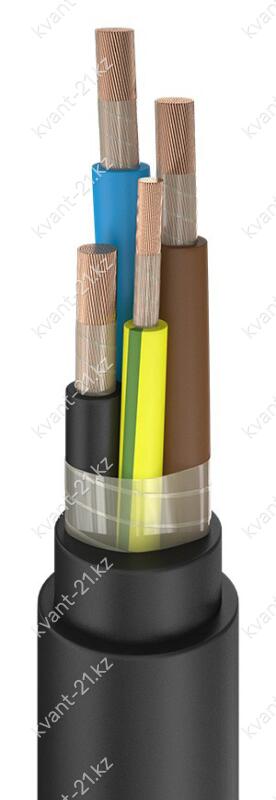

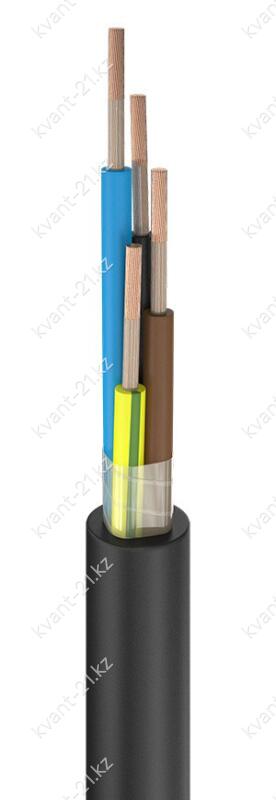

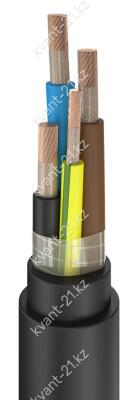

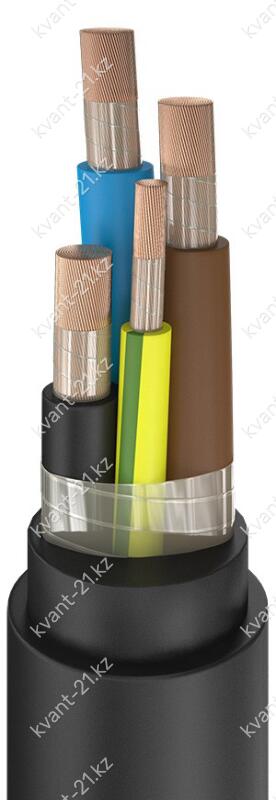

Конструкция кабеля
1. Четыре токопроводящие многопроволочные медные жилы номинальным
сечением 70 мм2, соответствующие 5 классу по ГОСТ 22483-2012.
2. Изоляция из холодостойкой резины номинальной толщиной 1,6 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Скрученные жилы покрыты тальком или слоем синтетической плёнки.
4. Одно- или двухслойная оболочка из холодостойкой резины суммарной
номинальной толщиной 5,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Длительно допустимая токовая нагрузка | 220 А |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | не менее 125 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 8 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 4 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 5 000,0 кг/км |
| Наружный диаметр | 49,7 мм |
| Минимальный барабан | № 14а — 140 м |
| Макс. длина в бухте | 10 м |
| Калькулятор массы |
Расшифровка кабеля
К
Г
–
ХЛ
4
х
70
кабель
гибкий
холодостойкое исполнение
4 основные жилы
номинальное сечение жилы 70 мм2
