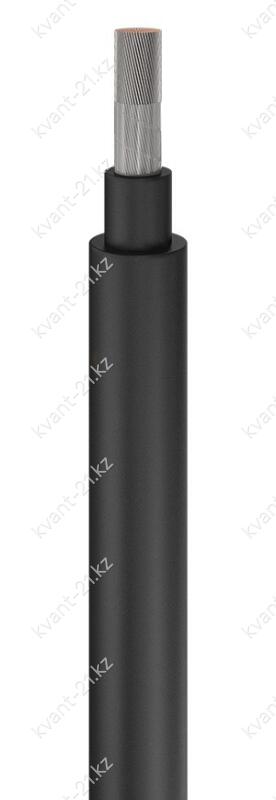

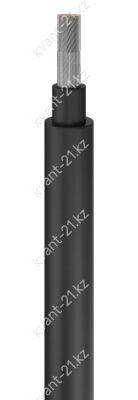

Конструкция кабеля

1. Токопроводящие многопроволочные медные лужёные жилы,
соответствующие 5 классу по ГОСТ 22483-2012:
   — две основные жилы номинальным сечением 4,0 мм2;
   — нулевая жила или жила заземления номинальным сечением 2,5 мм2.

2. Изоляция из резины номинальной толщиной:
   — 1,0 мм у основных жил;
   — 0,9 мм у нулевой жилы или жилы заземления.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.

3. Скрученные жилы покрыты тальком или слоем синтетической плёнки.

4. Однослойная оболочка из резины номинальной толщиной 1,9 мм.

Технические характеристики

Номинальное переменное напряжение 660 В частотой до 400 Гц
Номинальное постоянное напряжение 1000 В
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Длительно допустимая токовая нагрузка 55 А
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина не менее 150 м
Маломеры в партии не более 20% кусками от 20 м
Допустимая температура нагрева жил 75 °С
Минимальный радиус изгиба 8 наружных диаметров
Диапазон рабочих температур −10…+55 °C
Срок службы не менее 4 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 310,0 кг/км
Наружный диаметр 13,9 мм
Минимальный барабан № 8 — 265 м
Макс. длина в бухте 161 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

К
Г
Т

2
х
4,0
+
1
х
2,5

кабель
гибкий
тропическое исполнение
2 основные жилы
номинальное сечение жилы 4,0 мм2
1 нулевая жила или жила заземления
номинальное сечение жилы 2,5 мм2
