Маркоразмеры

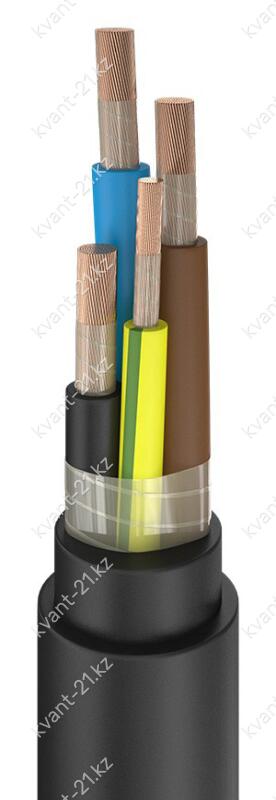

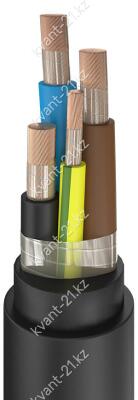

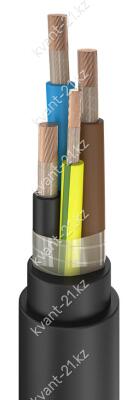

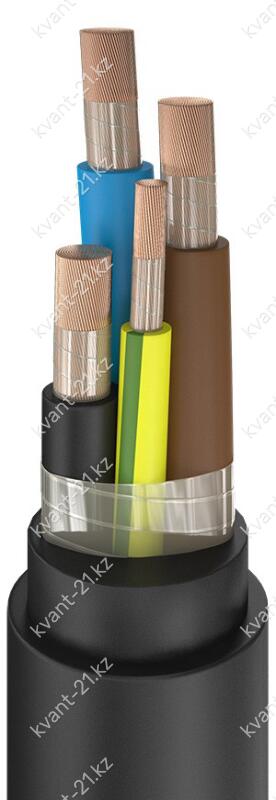

Конструкция кабеля

1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу
по ГОСТ 22483-2012:
   — основные жилы номинальным сечением 0,75…400 мм2;
   — нулевая жила или жила заземления номинальным сечением 0,75…95 мм2;
   — вспомогательные жилы номинальным сечением 1,5…16 мм2.

2. Изоляция из резины номинальной толщиной 0,8…2,8 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.

3. Скрученные жилы многожильных кабелей покрыты тальком
или слоем синтетической плёнки.

4. Одно- или двухслойная оболочка из резины суммарной
номинальной толщиной 1,3…6,0 мм.

Область применения

Кабели предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 380 В частоты до 400 Гц или постоянное номинальное напряжение 660 В.
Кабели на 660 В предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75°С. Кабели КГ могут использоваться в сварочных аппаратах, а также для осуществления различных видов сварочных работ.
Кабели не предназначены для применения на подъемно-транспортном оборудовании.

Технические характеристики

Номинальное переменное напряжение 660 В частотой до 400 Гц
Номинальное постоянное напряжение 1000 В
Испытательное переменное напряжение 2,5 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Строительная длина 100…150 м в зависимости от сечения жил
Маломеры в партии не более 20% кусками от 20 м
Допустимая температура нагрева жил 75 °С
Минимальный радиус изгиба 8 наружных диаметров
Диапазон рабочих температур −40…+50 °C
Срок службы не менее 4 лет с даты изготовления

Расшифровка кабеля

К
Г

кабель
гибкий
