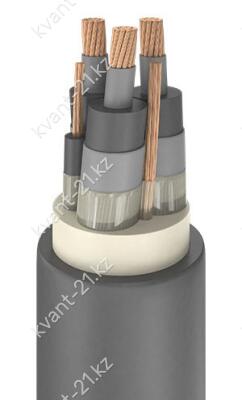

Конструкция кабеля

1. Три многопроволочные медные круглые основные жилы номинальным
сечением 150 мм2, соответствующие 5 классу по ГОСТ 22483-2012.
Одна многопроволочная медная круглая жила заземления номинальным
сечением 50 мм2, соответствующая 5 классу по ГОСТ 22483-2012.

2. Экран из электропроводящей резины номинальной толщиной 0,6 мм
под изоляцией основных жил.

3. Изоляция основных жил из резины номинальной толщиной 4,0 мм.
Жила заземления не имеет изоляции.

4. Экран из электропроводящей резины номинальной толщиной 0,6 мм
поверх изоляции основных жил.

5. Разделительный слой из синтетической плёнки.
Допускается отсутствие разделительного слоя.

6. Двухслойная оболочка из резины суммарной номинальной толщиной 6,5 мм.
Внешний слой оболочки из холодостойкой резины.

Технические характеристики

Номинальное переменное напряжение 6 кВ частотой 50 Гц
Испытательное переменное напряжение 15 кВ частотой 50 Гц
Время выдержки при испытании 5 мин
Длительно допустимая токовая нагрузка 458 А
Сопротивление изоляции при 20 °С не менее 50 МОм·км
Сопротивление экрана при 20 °С не более 300 Ом/км
Строительная длина не менее 200 м
Допустимая температура нагрева жил 80 °С
Минимальный радиус изгиба 6 наружных диаметров
Диапазон рабочих температур −60…+50 °C
Срок службы не менее 3 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес) 9 997,0 кг/км
Наружный диаметр 77,6 мм
Минимальный барабан № 20 — 215 м
Макс. длина в бухте 5 м
Калькулятор массы
км → 0 кг

Расшифровка кабеля

К
Г
Э
ХЛ

3
х
150
+
1
х
50
 -
6кВ

кабель
гибкий
эластичный экран
холодостойкое исполнение
3 основные жилы
номинальное сечение жилы 150 мм2
1 жила заземления
номинальное сечение жилы 50 мм2
номинальное напряжение 6 кВ
