Маркоразмеры

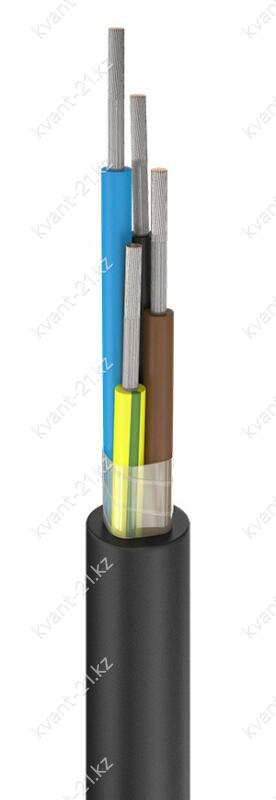

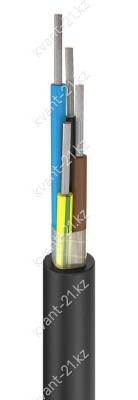

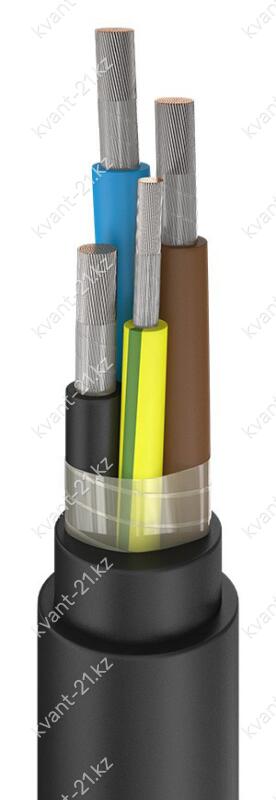

Конструкция кабеля
1. Токопроводящие многопроволочные медные лужёные жилы,
соответствующие 5 классу по ГОСТ 22483-2012:
— основные жилы номинальным сечением 0,75…400 мм2;
— нулевая жила или жила заземления номинальным сечением 0,75…95 мм2;
— вспомогательные жилы номинальным сечением 1,5…16 мм2.
2. Изоляция из резины номинальной толщиной 0,8…2,8 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Скрученные жилы многожильных кабелей покрыты тальком
или слоем синтетической плёнки.
4. Одно- или двухслойная оболочка из не распространяющей горение
маслостойкой резины суммарной номинальной толщиной 1,3…6,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | 100…150 м в зависимости от сечения жил |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 8 наружных диаметров |
| Диапазон рабочих температур | −10…+55 °C |
| Срок службы | не менее 2,5 лет с даты изготовления |
Расшифровка кабеля
К
Г
Н
–
Т
кабель
гибкий
не распространяющий горение
тропическое исполнение
