Кабель КИПЭВКВнг(A)-LS

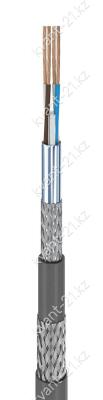

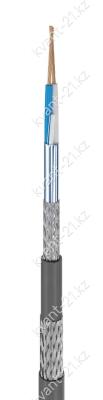

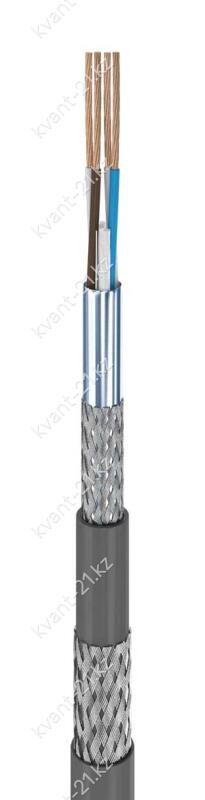

—Конструкция кабеля
1. Семипроволочная круглая медная лужёная токопроводящая жила номинальным
диаметром 0,6 мм, скрученная из проволок номинальным диаметром 0,2 мм.
2. Изоляция из полиэтилена. Изолированные жилы свиты в пары.
3. Общий экран:
— алюмополимерная лента с медной лужёной контактной проволокой;
— оплётка плотностью 88…92% из медных лужёных проволок.
4. Оболочка из ПВХ пластиката пониженной пожароопасности
с гидрофобным покрытием.
5. Броня в виде оплётки из стальных оцинкованных проволок.
6. Защитный шланг из ПВХ пластиката пониженной пожароопасности.
Технические характеристики
| Волновое сопротивление | 120±12 Ом |
| Коэффициент затухания | не более 0,021 дБ/м на частоте 1,0 МГц |
| Электрическая ёмкость пары | не более 42 пФ/м |
| Электрическое сопротивление жилы | не более 100 Ом/км |
| Строительная длина | по заказу потребителя |
| Минимальный радиус изгиба | 15 наружных диаметров |
| Диапазон рабочих температур | −50…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
кабель интерфейсный
изоляция из полиэтилена
экранированный
оболочка из ПВХ пластиката пониженной пожароопасности
броня из стальных проволок
шланг из ПВХ пластиката пониженной пожароопасности
категория пожароопасности A
пониженное дымо- и газовыделение (low smoke)
