Кабель КИПвЭнг(A)-HF
—
ТУ 16.К99-025-2005

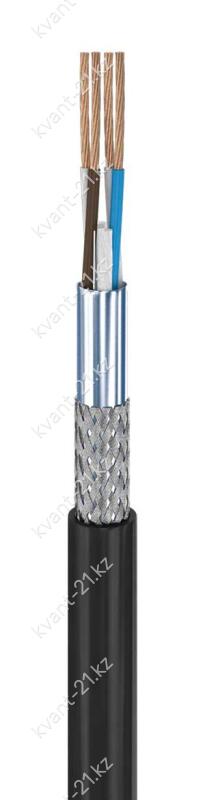

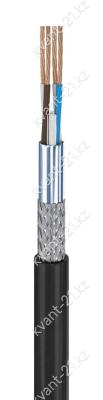

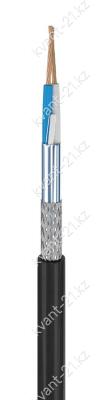

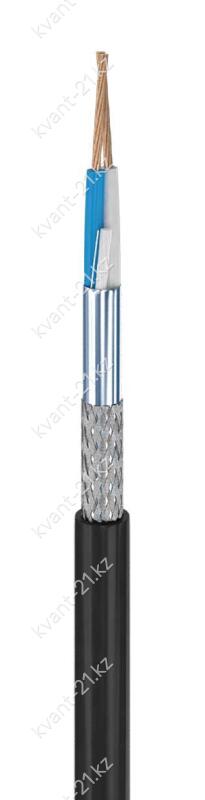

Конструкция кабеля
1. Семипроволочная круглая медная лужёная токопроводящая жила номинальным
диаметром 0,78 мм, скрученная из проволок номинальным диаметром 0,26 мм.
2. Изоляция из вспененного полиэтилена. Изолированные жилы свиты в пары.
3. Общий экран:
— алюмополимерная лента с медной лужёной контактной проволокой;
— оплётка плотностью 88…92% из медных лужёных проволок.
4. Оболочка из полимерной композиции, не содержащей галогенов.
Технические характеристики
| Волновое сопротивление | 120±12 Ом |
| Коэффициент затухания | не более 0,0165 дБ/м на частоте 1,0 МГц |
| Электрическая ёмкость пары | не более 42 пФ/м |
| Электрическое сопротивление жилы | не более 59 Ом/км |
| Строительная длина | по заказу потребителя |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+70 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
КИ
Пв
Э
нг
(A)
–
HF
кабель интерфейсный
изоляция из вспененного полиэтилена
экранированный
оболочка пониженной пожароопасности
категория пожароопасности A
изоляция и оболочка не содержат галогенов (halogen free)
