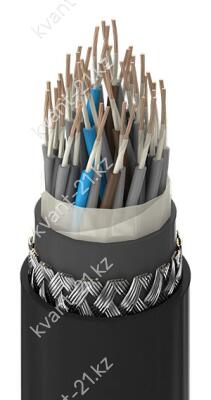

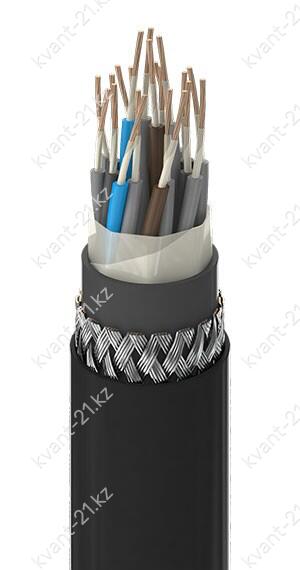

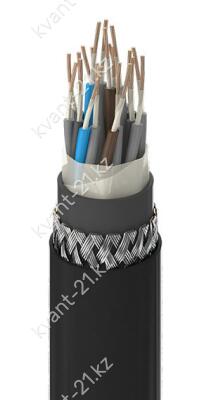

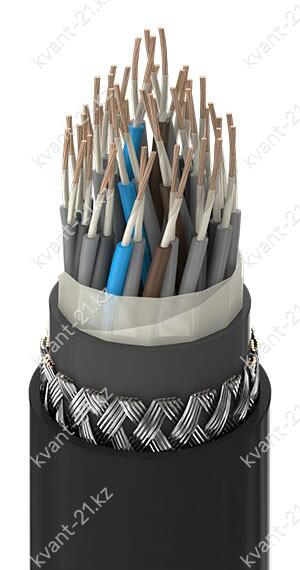

Конструкция кабеля

1. Многопроволочная медная токопроводящая жила номинальным
сечением 1,0 мм2, соответствующая 3 классу по ГОСТ 22483-2012.

2. Изоляция из резины номинальной толщиной 0,7 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.

3. Изолированные жилы скручены в пары. Пары жил скручены в кабель
концентрическими повивами.

4. Разделительный слой в виде обмотки из синтетической плёнки
с перекрытием не менее 10%.

5. Внутренняя оболочка из ПВХ пластиката или резины
номинальной толщиной 1,0…2,0 мм.

6. Экран в виде:
   — оплётки плотностью не менее 80% из медных проволок
   номинальным диаметром не более 0,3 мм;
   — двухслойной обмотки повивами в противоположенных направлениях
   из медных проволок номинальным диаметром не более 0,3 мм;
   — обмотки из медной ленты толщиной не более 0,15 мм с перекрытием не менее 25%;
   — или двухслойной обмотки плотностью не менее 90% из медных лент
   толщиной не более 0,15 мм и шириной не более 6 мм.

7. Наружная оболочка из ПВХ пластиката номинальной толщиной 1,2…2,0 мм.
Возможно наложение под наружную оболочку лент из синтетической плёнки.

Технические характеристики

Номинальное переменное напряжение 400 В частотой до 1200 Гц
Номинальное постоянное напряжение 500 В
Испытательное переменное напряжение 1500 В частотой 50 Гц
Время выдержки при испытании 5 мин
Сопротивление изоляции при 20 °С не менее 120 МОм·км
Переходное затухание на частоте 0,8…1,0 кГц не менее 63,5 дБ
Строительная длина не менее 125 м
Маломеры в партии не более 10% кусками от 25 м
Допустимая температура нагрева жил 75 °С
Максимальная температура нагрева жил 200 °C при токе КЗ
Минимальный радиус изгиба 5 наружных диаметров
Диапазон рабочих температур −40…+45 °C
Срок службы не менее 25 лет с даты изготовления

Расшифровка кабеля

К
Н
Р
п
Т
Э
к

кабель судовой
оболочка, не распространяющая горение
изоляция из резины
попарная скрутка жил
телефонный
общий экран
коррозионностойкий
