Маркоразмеры
- КНРпТк 2(1х2)х1,0
- КНРпТк 4(2х2)х1,0
- КНРпТк 6(3х2)х1,0
- КНРпТк 8(4х2)х1,0
- КНРпТк 10(5х2)х1,0
- КНРпТк 14(7х2)х1,0
- КНРпТк 20(10х2)х1,0
- КНРпТк 24(12х2)х1,0
- КНРпТк 28(14х2)х1,0
- КНРпТк 32(16х2)х1,0
- КНРпТк 38(19х2)х1,0
- КНРпТк 48(24х2)х1,0
- КНРпТк 54(27х2)х1,0
- КНРпТк 60(30х2)х1,0
- КНРпТк 66(33х2)х1,0
- КНРпТк 74(37х2)х1,0

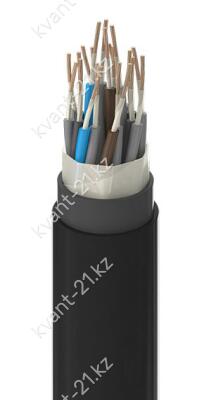

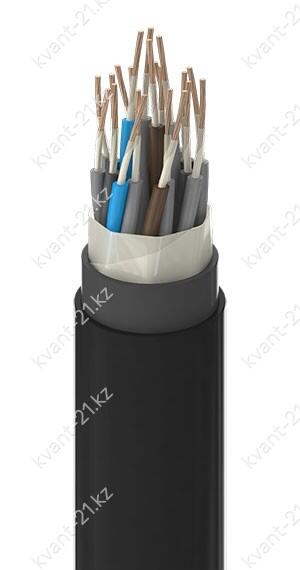

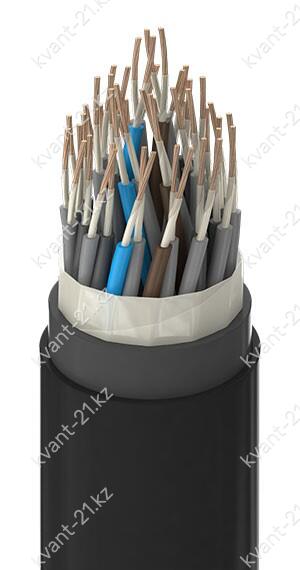

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным
сечением 1,0 мм2, соответствующая 3 классу по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 0,7 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Изолированные жилы скручены в пары. Пары жил скручены в кабель
концентрическими повивами.
4. Разделительный слой в виде обмотки из синтетической плёнки
с перекрытием не менее 10%.
5. Для кабелей с комбинированной оболочкой:
— внутренняя оболочка из резины номинальной толщиной 1,0…2,0 мм;
— разделительный слой из наложенной продольно синтетической плёнки;
— наружная оболочка из ПВХ пластиката номинальной толщиной 1,2…1,8 мм.
6. Для кабелей с двухслойной оболочкой из ПВХ пластиката:
— внутренняя оболочка из ПВХ пластиката номинальной толщиной 1,0…2,0 мм;
— наружная оболочка из ПВХ пластиката номинальной толщиной 1,2…1,8 мм.
7. Для кабелей с однослойной оболочкой из ПВХ пластиката:
— оболочка из ПВХ пластиката номинальной толщиной 1,7…3,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 400 В частотой до 1200 Гц |
| Номинальное постоянное напряжение | 500 В |
| Испытательное переменное напряжение | 1500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 120 МОм·км |
| Переходное затухание на частоте 0,8…1,0 кГц | не менее 63,5 дБ |
| Строительная длина | не менее 125 м |
| Маломеры в партии | не более 10% кусками от 25 м |
| Допустимая температура нагрева жил | 75 °С |
| Максимальная температура нагрева жил | 200 °C при токе КЗ |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −40…+45 °C |
| Срок службы | не менее 25 лет с даты изготовления |
Расшифровка кабеля
кабель судовой
оболочка, не распространяющая горение
изоляция из резины
попарная скрутка жил
телефонный
коррозионностойкий
