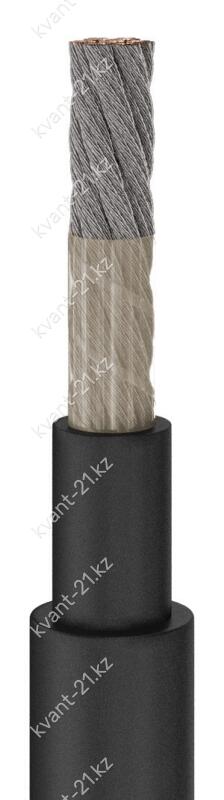

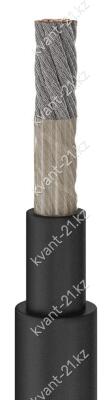

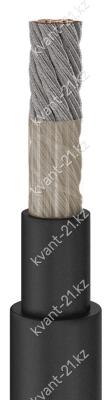

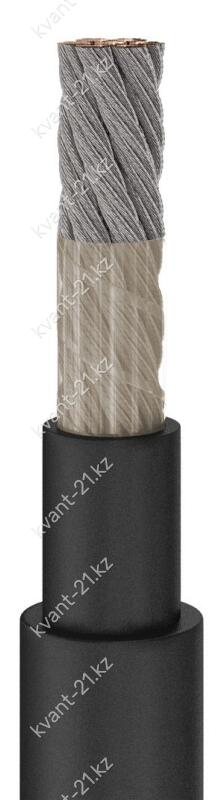

Конструкция кабеля
1. Одна многопроволочная медная лужёная токопроводящая жила номинальным
сечением 16…150 мм2, соответствующая 6 классу по ГОСТ 22483-2012.
2. На токопроводящую жилу наложена синтетическая плёнка для предотвращения
прилипания изоляции.
3. Изоляция из резины номинальной толщиной 0,8…1,4 мм.
4. Оболочка из резины номинальной толщиной 1,2…1,6 мм.
Возможно одновременное наложение изоляции и оболочки или применение
изоляционно-защитной оболочки номинальной толщиной 2,0…3,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 220 В частотой 50 Гц |
| Номинальное постоянное напряжение | 700 В |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | 100 м |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 3 наружных диаметра |
| Диапазон рабочих температур | −10…+55 °C |
| Срок службы | не менее 4 лет с даты изготовления |
Расшифровка кабеля
К
ОГ
1
–
Т
кабель
особо гибкий
без вспомогательных жил
тропическое исполнение
