Кабель КПБбПнг-HF
—Маркоразмеры

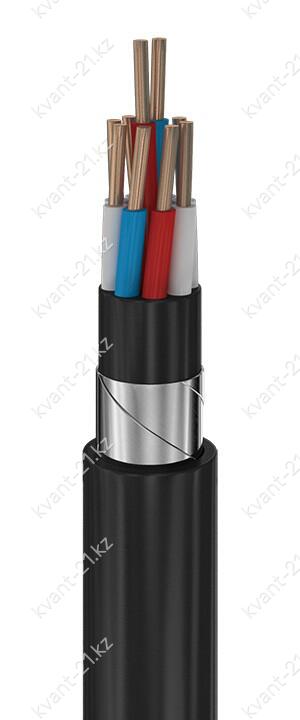

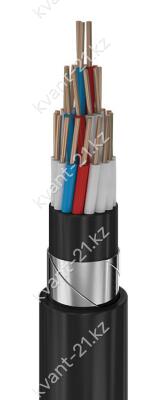

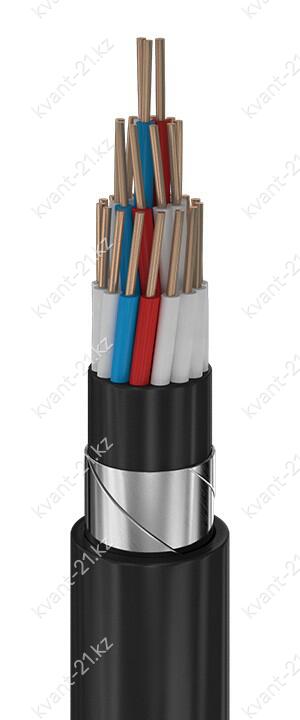

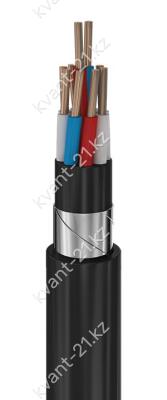

Конструкция кабеля
1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из полимерной композиции, не содержащей галогенов,
номинальной толщиной 0,6…0,7 мм.
3. Заполнение между скрученными изолированными жилами из полимерной композиции,
не содержащей галогенов, наложенное одновременно с разделительным слоем.
4. Разделительный слой из полимерной композиции, не содержащей
галогенов, толщиной не менее 0,5 мм.
5. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
6. Защитный шланг из полимерной композиции, не содержащей
галогенов, номинальной толщиной не менее 1,8…2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
| Номинальное постоянное напряжение | 1 кВ |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 9,0…12,0 МОм·км |
| Строительная длина | не менее 150 м |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
Расшифровка кабеля
медная жила
контрольный кабель
изоляция из полимерной композиции, не содержащей галогенов
броня из стальных лент без подушки
защитный шланг из полимерной композиции, не содержащей галогенов
изоляция и оболочка не содержат галогенов (halogen free)
