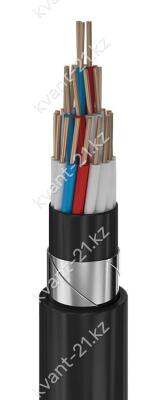

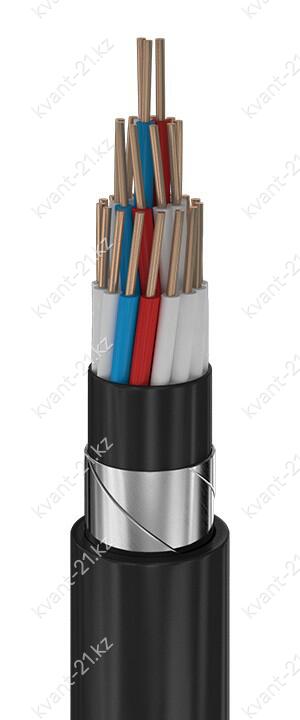

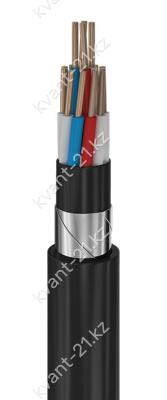

Конструкция кабеля
1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012.
2. Изоляция жилы из полиэтилена номинальной толщиной 0,6 мм.
3. Разделительный слой из полиэтилена или ПВХ пластиката толщиной не менее 0,5 мм
или в виде лент из полиамидной, полиэтилентерефталатной плёнки или из крепированой
бумаги толщиной не менее 0,5 мм.
4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 1,8…2,0 мм.
Технические характеристики
Номинальное переменное напряжение | 0,66 кВ частотой до 100 Гц |
Номинальное постоянное напряжение | 1 кВ |
Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
Время выдержки при испытании | 5 мин |
Сопротивление изоляции при 20 °С | не менее 300 МОм·км |
Строительная длина | не менее 150 м |
Маломеры в партии | не более 10% кусками от 51 м, не более 5% — 20…50 м |
Минимальный радиус изгиба | 10 наружных диаметров |
Диапазон рабочих температур | −50…+50 °C |
Срок службы | не менее 15 лет с даты изготовления |
не менее 25 лет при прокладке в помещениях |
