Маркоразмеры
- КПГН 3х1,5+1х1,5
- КПГН 3х1,5+1х1,5+1х1,5
- КПГН 3х2,5+1х2,5
- КПГН 3х2,5+1х2,5+1х2,5
- КПГН 3х4,0+1х4,0
- КПГН 3х4,0+1х4,0+1х4,0
- КПГН 3х6,0+1х6,0
- КПГН 3х6,0+1х6,0+1х6,0
- КПГН 3х10+1х10
- КПГН 3х16+1х16
- КПГН 3х25+1х25
- КПГН 3х35+1х35
- КПГН 3х50+1х50
- КПГН 3х70+1х70
- КПГН 3х95+1х95
- КПГН 3х120+1х120
- КПГН 3х150+1х150
- КПГН 3х185+1х185

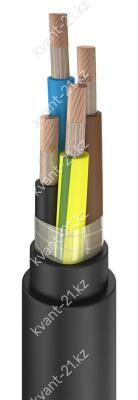

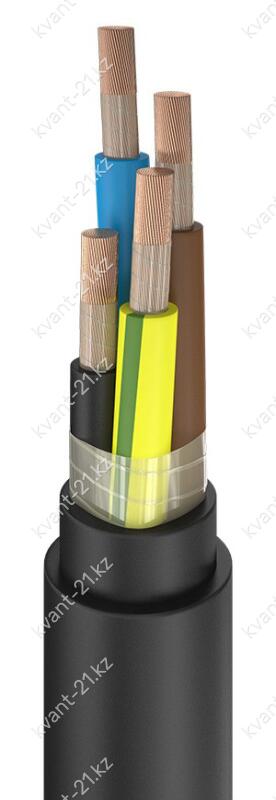

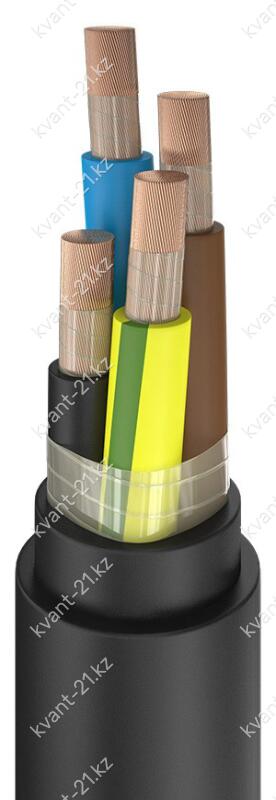

Конструкция кабеля
1. Токопроводящие многопроволочные медные жилы, соответствующие 5 классу
по ГОСТ 22483-2012:
— три основные жилы номинальным сечением 1,5…185 мм2;
— нулевая жила или жила заземления номинальным сечением 1,5…185 мм2;
— вспомогательная жила номинальным сечением 1,5…185 мм2.
2. Изоляция из резины номинальной толщиной 0,8…2,2 мм.
Возможно наложение на токопроводящую жилу синтетической плёнки
для предотвращения прилипания изоляции.
3. Скрученные жилы покрыты тальком или слоем синтетической плёнки.
4. Одно- или двухслойная оболочка из не распространяющей горение
маслостойкой резины повышенной эластичности суммарной
номинальной толщиной 1,6…6,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 1000 В |
| Испытательное переменное напряжение | 2,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50 МОм·км |
| Строительная длина | 100…150 м в зависимости от сечения жил |
| Маломеры в партии | не более 20% кусками от 20 м |
| Допустимая температура нагрева жил | 75 °С |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −30…+50 °C |
| Срок службы | не менее 2,5 лет с даты изготовления |
Расшифровка кабеля
К
ПГ
Н
кабель
повышенной гибкости
не распространяющий горение
